Hur KYN28-12 ställverk tar emot, distribuerar, kontrollerar, skyddar och övervakar ström

Det KYN28-12 metallbeklädda utdragbara AC-metallslutna ställverket (mellanspänningsskåp) är en komplett komplett utrustning för 12 kV inomhuskraftdistribution. Den är tillverkad i enlighet med IEC 62271-200 och GB/T 3906 och används i stor utsträckning i transformatorstationer, industrigruvprojekt, solcellsanläggningar, renovering av stadsnät och utländsk infrastruktur. Så hur accepterar, övervakar och distribuerar ställverk KYN28-12 elektrisk kraft, skyddar och distribuerar den elektriska strömkretsen?

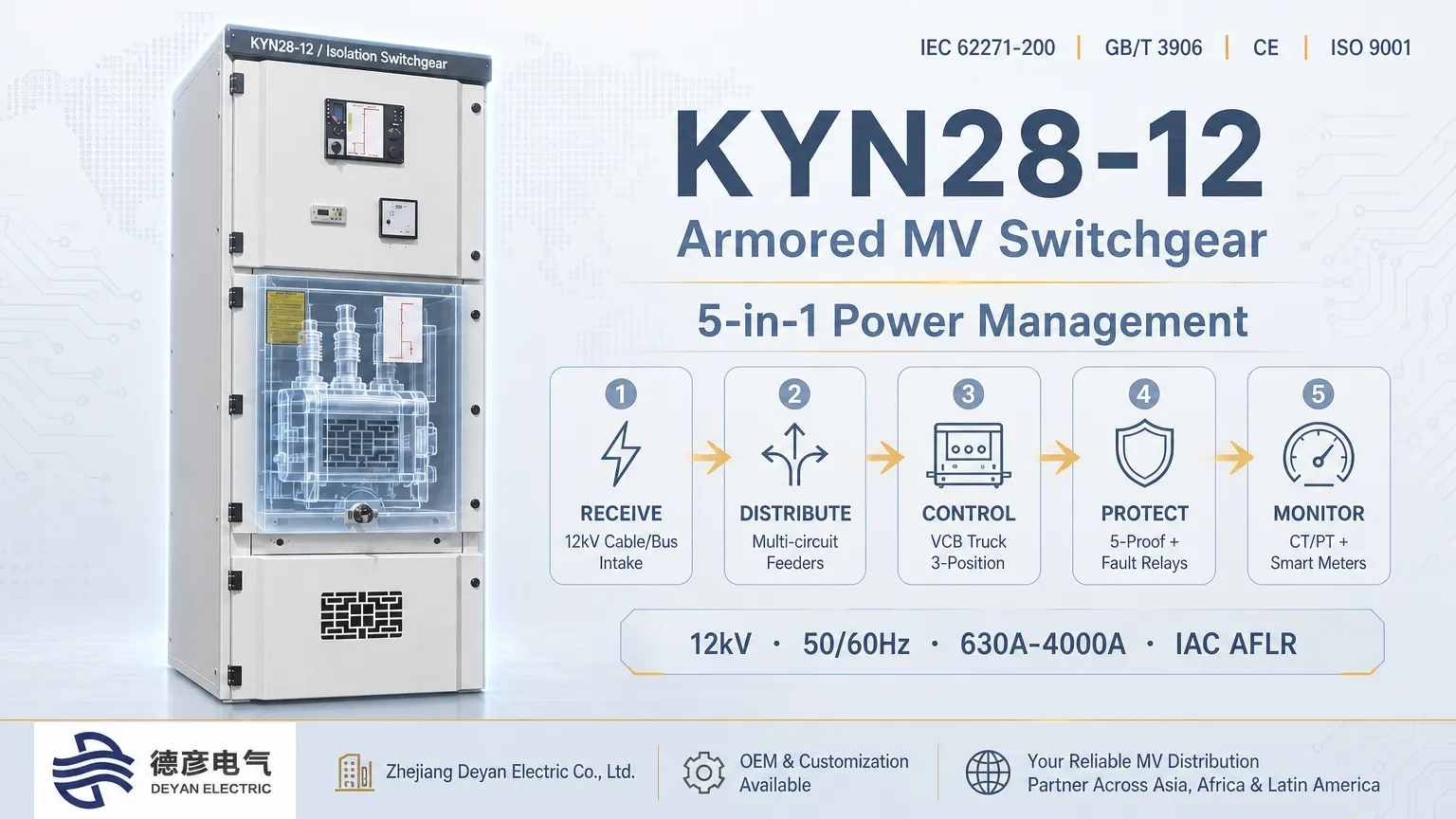

Detta ställverk tar emot högspänningsström via inkommande matningsenheter, distribuerar energi genom samlingsskenor, styr kretsar med vakuumbrytare, implementerar felskydd med mikroprocessorbaserade reläer och utför driftövervakning med hjälp av CT, PT och sekundära instrument. Genom att integrera dessa fem nyckelfunktioner fungerar den som ett kritiskt nav för 10-12 kV kraftdistributionssystem.Zhejiang Deyan Electric Co., Ltd.ligger i Leqing, Wenzhou, Zhejiang. Det är specialiserat på FoU, produktion och export av hög- och lågspänningskomplett uppsättning distributionsutrustning. Det kan tillhandahålla standardiserade och skräddarsydda helhetslösningar för KYN28-12 ställverk, med produkter som är lämpliga för projektförhållanden i flera utomeuropeiska länder i Asien, Afrika, Latinamerika, Mellanöstern och andra regioner.

1. Strömmottagning: Inlopp för högspänningsmatning

Strömmottagningen fullföljs huvudsakligen av det inkommande foderskåpet. 12 kV högspänningseffekt från uppströms transformatorstationer eller transformatorer matas in i kabelutrymmet på inmatningsskåpet via kablar eller busskanaler, och ansluts sedan till huvudskenorna inuti samlingsskenas utrymme.

Genom att anta en metalluppdelad fackstruktur, är samlingsskenor, strömbrytarfack, kabelfack och sekundära instrumentfack åtskilda av metallbarriärer. Detta minskar riskerna för ljusbågsfel och säkerställer ett säkert och stabilt högspänningsintag. KYN28-12 ställverk tillverkade av Zhejiang Deyan Electric är kompatibla med 50 Hz/60 Hz elnät och stöder olika märkströmsspecifikationer. Anpassning för miljöer på hög höjd, höga temperaturer och dammiga miljöer är tillgänglig för att passa nätdriftsförhållanden i Sydostasien, Afrika, Latinamerika och andra utomeuropeiska länder.

2. Strömfördelning: Kraftleverans till flera belastningskretsar

Efter att strömmen når huvudskenorna realiseras strömfördelningen genom utgående matningsskåp, busskopplingsskåp och PT-mätskåp. Huvudskenorna avleder elektrisk energi till individuella utgående kretsar för nedströmsbelastningar såsom distributionstransformatorer, högspänningsmotorer, solcellsnätanslutna enheter och gruvutrustning.

Konfigurationer med en samlingsskena och sektionerade enkelskena stöds. Ytterligare utgående matningsskåp kan läggas till för att utöka kapaciteten för industriparker, gruvor och kraftverk för nyenergi, vilket möjliggör rationell kraftfördelning och förbättrad tillförlitlighet i strömförsörjningen. Zhejiang Deyan Electric kan slutföra komplett design av skåplösningar, montering och fullständiga fabrikstester i enlighet med kundernas enlinjediagram, för att minska trycket från driftsättning på plats för utländska projekt.

3. Kretskontroll: Kretskoppling via strömbrytare

Vakuumbrytaren är den centrala kontrollkomponenten i KYN28-12. Den har tre positioner:

• Servicetjänst: Primärkrets sluten för normal strömförsörjning;
• Testposition: Primär krets isolerad medan sekundära styrkretsar förblir spänningssatta för felsökning utan högspänning;
• Borttagen position: Lastbil helt utdragen för fullständig galvanisk isolering för att underlätta underhåll och utbyte.

Både lokal manuell drift och fjärrstyrd elektrisk stängning/utlösning finns för kretskoppling och lastöverföring. Ett komplett mekaniskt "fem-förebyggande" förreglingssystem förhindrar felfunktioner såsom insättning/uttag av lastbil under last eller dörröppning i strömförande fack, vilket eliminerar säkerhetsrisker orsakade av operatörsfel. Deyan Electric utför fullständig verifiering av mekaniska förreglingar före fabriksleverans för att säkerställa säker och pålitlig drift på plats.

4. Kretsskydd: Felreducering på flera nivåer för felkretsisolering

Mekaniska förreglingar och intelligenta styrsystem samordnar sig med vakuumbrytare för att hantera vanliga distributionsfel, inklusive kortslutning, överbelastning, jordfel och onormal spänning:

• Omedelbart kortslutningsskydd: Trippar inom millisekunder vid kortslutning för att isolera felaktiga kretsar och förhindra felutbredning;
• Överbelastningsskydd: Fördröjd utlösning under ihållande överbelastning för att undvika överhettningsskador på kablar och utrustning;
• Jordfelsskydd: Upptäcker enfas jordfel och utlöser utlösning eller larm mot läckagerisker;
• Överspännings-/underspänningsskydd: Övervakar samlingsskenas spänning via PT:er och bryter strömmen när spänningen överskrider tröskelvärdena, lämpligt för utländska nät med kraftiga spänningsfluktuationer.

Den fackindelade metallbeklädda designen begränsar interna bågar i ett enda fack, vilket förhindrar enpunktsfel från att spridas till hela samlingsskenan och upprätthåller strömförsörjningen för sunda kretsar. Inhemska och internationella skyddsreläer kan konfigureras för att uppfylla tekniska specifikationer för olika länder.

5. Kretsövervakning: Datainsamling i realtid för intelligent drift och underhåll

Kretsövervakning implementeras i samarbete av strömtransformatorer (CT), spänningstransformatorer (PT), smarta mätare, spänningsförande indikatorer och skyddsenheter. CT:er samlar kretsström medan PT:er får samlingsskenas spänning. Driftsdata överförs till sekundära instrument och skyddsanordningar. Operatörer kan läsa realtidsparametrar inklusive spänning, ström, effekt och brytarstatus; systemet registrerar felhändelser och matar ut larmsignaler. Indikatorer för strömförande ledning ger tydliga visuella varningar om spänningssatta högspänningsfack. Vissa konfigurationer stöder SCADA-anslutning för fjärrdataåtkomst och statusövervakning, vilket minskar arbetsbelastningen på plats för utländska projekt. Deyan Electric kan leverera kompletta sekundära schematiska diagram och ledningsritningar som stödjande dokument för att underlätta konstruktionskoordinering för utländska EPC-ingenjörer.

6. Fördelar för utrikeshandelsprojekt

• Miljöanpassningsförmåga: Standarddriftstemperaturområde: ‑15 ℃ ~ +40 ℃; försämrad anpassad design för hög höjd, hög temperatur, fuktiga och dammiga miljöer.
• Efterlevnad & certifiering: Tillverkad enligt internationella standarder IEC 62271. CE, ISO 9001 och andra certifikat finns tillgängliga för projektacceptans och tullklarering.
• Modulär konstruktion: Skåp sammansatt av galvaniserade stålplåtar av aluminium bearbetade av CNC. Enkel installation; modulära lastbilar underlättar byte av reservdelar och minskar underhållskostnaderna.
• One-stop service: Omfattningen omfattar lösningsdesign, tillverkning, fabrikstester, sjövärdig förpackning och leverans av tekniska dokument. OEM / ODM-anpassning stöds. Skyddsklass, kretskonfiguration och 50 Hz / 60 Hz frekvens kan skräddarsys efter behov.

Sammanfattning

KYN28-12 ställverk tar emot elektrisk energi via inkommande matningsenheter och distribuerar ström genom skensystem. Lastbilar med vakuumbrytare utför kretskontroll; mikroprocessorbaserade skyddsreläer ger felskydd; CT:er, PT:er och sekundära intelligenta komponenter möjliggör kretsövervakning. Samordningen av dessa fem funktioner garanterar säker och tillförlitlig drift av 12 kV kraftfördelningssystem. Som en tillverkare av originalutrustning,Zhejiang Deyan Electric Co., Ltd.kan förse utländska EPC:er och ingenjörsentreprenörer med kompletta skräddarsydda tjänster och leveranstjänster för KYN28-12 ställverk, vilket fungerar som en pålitlig partner för utländska mellanspänningsdistributionsprojekt.
