Utdragbart kopplingsskåp med utdrag

Deyan Electric är en professionell leverantör med rik tillverkningserfarenhet av industriella elektriska apparater. Det utdragbara kopplingsskåpet Outline by extraction har en modulär utdragsdesign med nominell driftspänning upp till 660V. Dess fackindelade struktur säkerställer säker drift, medan standardiserade funktionsenheter ger flexibel konfiguration för kraftdistribution och motorstyrningstillämpningar.

Skicka förfrågan

Produktbeskrivning

Det extraherbara kopplingsskåpet Outline by extraction används i stor utsträckning i kraftverk, metallurgiska valsverk, petrokemiska anläggningar, lätt industri och textilfabriker, hamnar och hamnar, hotell och pensionat, etc., som ett distributionssystem för AC trefas fyrtråds- eller femtrådssystem med en spänning på 380V eller 660V frekvens, en strömhastighet på 50H, en strömhastighet på 50HH 5000A eller mindre, för strömförsörjning och centraliserad styrning av motorer.

Det utdragbara kopplingsskåpet Outline by extraction har genomgått omfattande typtester och erhållit CCC-certifiering. Det är ett högkvalitativt monterat lågspänningskopplingsskåp som uppfyller följande standarder:

Nationell standard GB7251.1-2005 "Low-Voltage Switchgear Enclosures" och internationell standard IEC60439.1-1992 "Low-Voltage Switchgear and Control Equipment".

Produktparameter ( Specifikation )

Kategori	Specifikation
Grundläggande parametrar
Nominell driftspänning	400V / 660V
Nominell isolationsspänning	690V
Bedömd frekvens	50 Hz
Elektriska egenskaper
Märkström för huvudsamlingsskena	≤5000A
Topp motstå ström	176kA (för minst 0,1 s)
Tål ström under kort tid	100kA (för minst 1 s)
Skyddsgrad
Inhägnad	IP30 (standard)
Inre fack	IP40 (för funktionella enheter)
Mekaniska egenskaper
Mekaniskt liv	Utdragningsmekanism: ≥1 000 operationer
	Strömbrytare: ≥10 000 operationer
Överensstämmelse med standarder	IEC 61439-1/2, GB 7251.1
Miljöförhållanden
Omgivningstemperatur	-5°C till +40°C
Relativ luftfuktighet	≤95 % (icke-kondenserande)
Höjd över havet	≤2000m
Huvudkomponenter
Strömbrytare	Kompatibel med standard gjutna kretsbrytare
Skyddsanordningar	Stöder olika digitala reläer och övervakningsenheter
Specialfunktioner
Förreglingssystem	Mekaniska och elektriska förreglingar för säker drift
Kommunikation	Valfritt kommunikationsgränssnitt (Modbus, Profibus)

Produktfunktion och applikation

Avancerad modulär utdragsdesign

Omfattande säkerhetsskyddssystem

Högpresterande elektriska parametrar

Robust strukturell integritet

Flexibel konfigurationsmöjlighet

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

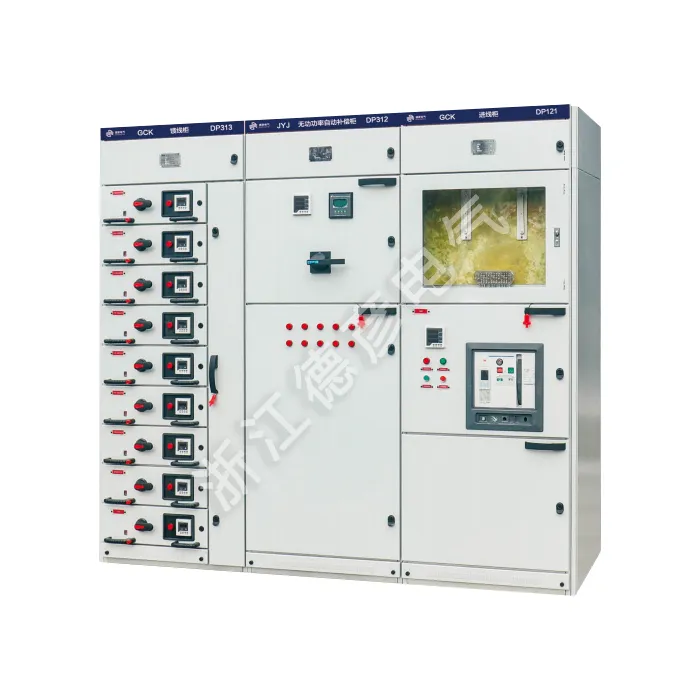

Extractable Switch Cabinet Outline By Extraction
