Lågspänningsutdragbart ställverksskåp

Deyan Electric är en professionell leverantör med rik tillverkningserfarenhet av industriella elektriska apparater. Det utdragbara ställverksskåpet med låg spänning är en modulär enhet för kraftfördelning och motorstyrning. Dess utdragbara enheter säkerställer enkelt underhåll och ökad säkerhet, med avancerade förreglingar och separerade fack. Idealisk för industriella och kommersiella applikationer upp till 690V.

Skicka förfrågan

Produktbeskrivning

Lågspänningsutdragbara ställverksskåp är lämpligt för kraftverk, petroleum, kemiska, metallurgiska, textil- och höghusindustrins kraftdistributionssystem. Den används på platser med höga automationskrav och gränssnitt mot datorer, som stora kraftverk och petrokemiska system. Som en trefas växelströmsfrekvens på 50(60)Hz, märkarbetsspänning på 400V eller 660V och märkström på 5000A eller lägre strömförsörjning och kraftdistributionssystem för kraftgenerering och -försörjning, används den för kraftdistribution, centraliserad styrning av motorer och reaktiv effektkompensation. Utformningen av Lågspänningsutdragbara ställverksskåp uppfyller följande standarder: IEC439-1 "Lågspänningsslutna ställverk och kontrollutrustning" och GB7251 "Lågspänningsslutna ställverk".

Produktparameter ( Specifikation )

Serienummer	Namn		Parametrar
1	Märkspänning för huvudkrets (V)		AC 400/660
2	Hjälpkrets märkspänning		AC 220, 380 (400), DC 110, 220
3	Märkfrekvens (Hz)		50(60)
4	Nominell isolationsspänning (V)		660
5	Märkström (A)	Horisontell samlingsskena	≤5 000
	Märkström (A)	Vertikal samlingsskena (MCC)	1000
6	Samlingsskenas nominella korttidsmotståndsström (kA/1s)		50, 80
7	Samlingsskenas nominella toppströmbärande kapacitet (kA/0,1s)		105, 176
8	Strömfrekvenstestspänning (V/1 min)	Huvudkrets	2500
		Hjälpkrets	2000
9	Samlingsskena	Trefas fyrtrådssystem	A.B.C.PEN
		Trefas femtrådssystem	A.B.C.PE.N
10	Skyddsbetyg		IP30, IP40

Produktfunktion och applikation

Mycket standardiserade och omfattande huvudkretsscheman

Design med hög kapacitet och bred tillämpbarhet

Integrerad kompensation och komplett lösningserbjudande

Extremt flexibla och uttömmande hjälpkontrollsystem

Modulär lådkonstruktion och säker kontrollströmförsörjning

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

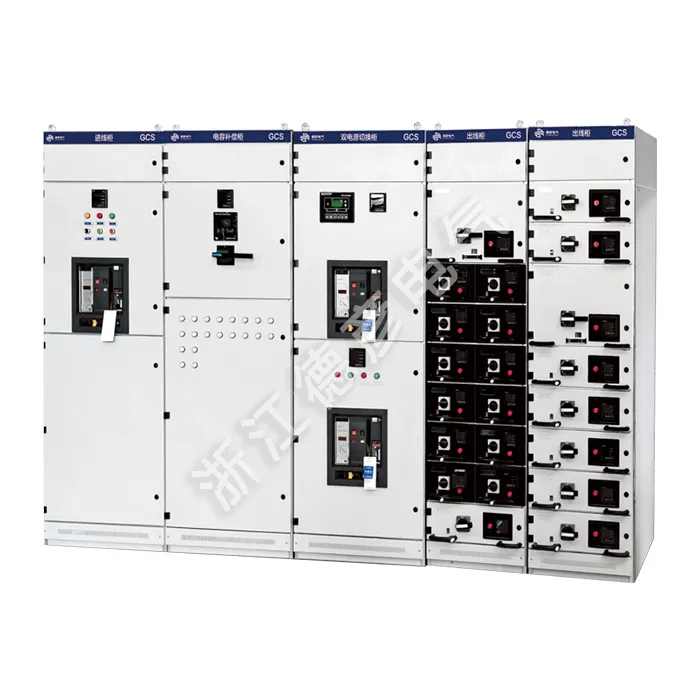

Low-voltage Withdrawable Switchgear Cabinet
