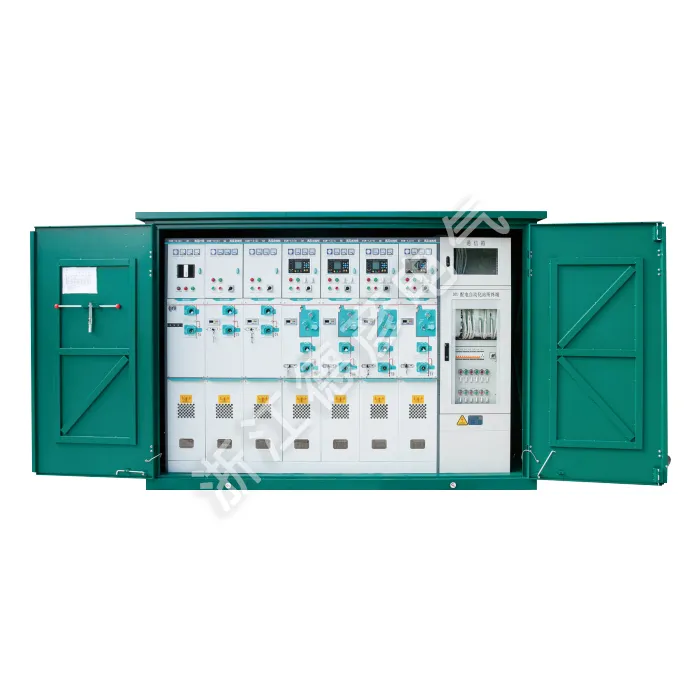

Högspänningskabelförgreningsbox (utomhusväxlingsstation)

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service. High Voltage Cable Branch Box （Outdoor Switching Station） är en kompakt, väderbeständig utomhuskopplingsstation för 6-35kV distributionsnätverk. Den möjliggör säker kabelförgrening, anslutning och isolering genom helt isolerade plug-in-kontakter, med synliga frånkopplingspunkter och tillförlitlig jordning. Denna utrymmesbesparande lösning förenklar utbyggnad och underhåll av nätet.

Skicka förfrågan

Produktbeskrivning

High Voltage Cable Branch Box (utomhusväxelstation) är en kompakt, väderbeständig utomhusväxelstation för 6-35kV distributionsnätverk är en avancerad gasisolerad utomhusringhuvudenhet som innehåller internationell standardteknik. Högspänningskabelförgreningsboxarna är designade för 12/24kV distributionsnätverk, den har helt tät SF6-isolering, modulär konstruktion och underhållsfri drift lämplig för tuffa miljöer. Den stöder utbyggbara automationsfunktioner och möjliggör tillförlitlig kraftdistribution över industriparker, stadsområden och kommersiella centra samtidigt som det underlättar nätintelligens.

Produktparameter ( Specifikation )

Projektnamn			Enhet	Belastningsbrytare
Projektnamn			Enhet	C-lastomkopplingsenhet	F-kombinations elektrisk enhet	V- effektbrytare
Märkspänning			kv	24/12	24/12	24/12
Nominell frekvens			Hz	50	50	50
Märkström			A	630	125	630
Bedömd överföringsström			A		1750
Nominell isoleringsnivå	1 min Strömfrekvens tål spänning (fas-till-jord)	växelvis i opposition	KV		42/65
	1 min Strömfrekvens tål spänning (fas-till-jord)	Mellan rasterna	KV		48/79
	Blixtimpulsspänning	växelvis i opposition	KV		75/125
	Blixtimpulsspänning		KV		85/145
Nominell kortslutningsbrytström			kV	20	315	20
Nominell kortslutningsström			KA	50	80	50
Nominell kortslutningsstängningsström (jordbrytare)			KA	50		50
Klassad korttidsmotståndsström		Huvudkrets	kA	20	20	20
Klassad korttidsmotståndsström		Jordningsbrytare	KA	20	20	20
Bedömd korttidslängd		Huvudkrets	S	4		4
Bedömd korttidslängd		Jordningsbrytare	S	4	4	4
Bedömd topp motstå ström		Huvudkrets	KA	50		50
Bedömd topp motstå ström		Jordningsbrytare	KA	50	50	50
Internal Arc Test (Internal Combustion Arc Test)			A	630	20kA/0,5s	630
Märk brytström med sluten slinga			A	630	Begränsad av säkringen	630
Nominell aktiv lastbrytström			A	10	Begränsad av säkringen	25
Klassad kabelladdning och brytström			Andra	5000	17.4	3000
Mekaniskt liv		Ladda/Koppla ifrån Switch	Andra	3000	5000	3000
		Jordningsbrytare	Andra		3000	10000
		Vakuumbrytare	Mpa
SF6 gastryck (absolut tryck vid 20°C)					0.035
Årlig blixtnedslag					≤0,025 % årligen
Skyddsklass för luftkammare och säkringsrör					IP67
Kapslings- och bostadsskyddsklassificering					IP4X

Produktfunktion och applikation

Kompakt utomhusdesign

Komplett miljöskydd

Avancerad gasisoleringsteknik

Flexibel modulär konfiguration

Underhållsfri drift

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

High Voltage Cable Branch Box (Outdoor Switching Station)
