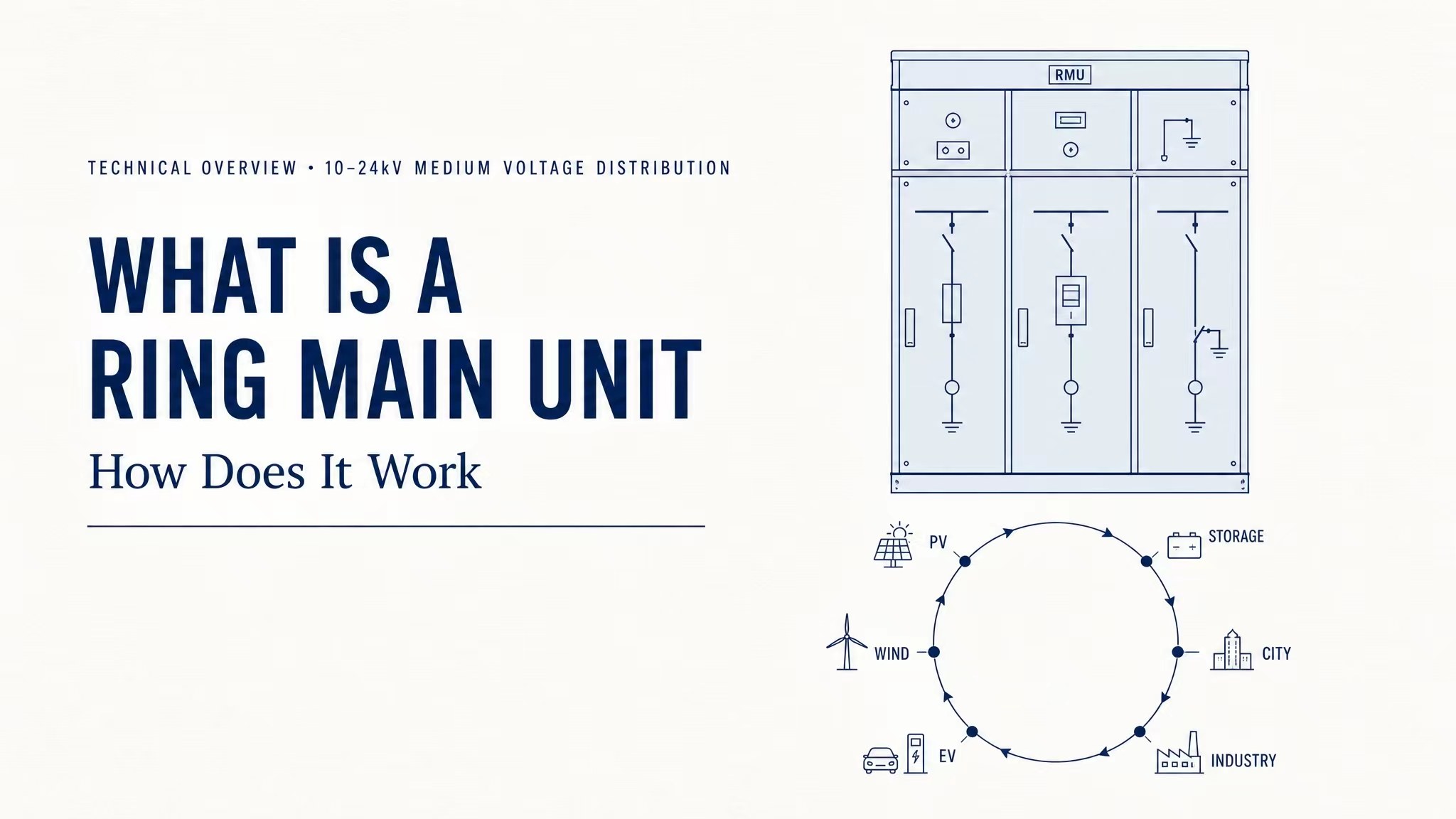

Vad är en Ring-Main-Unit och hur fungerar den

Vid renovering av kabelrörledningar i städer, stödjande kraftdistribution för ny energi och kraftförsörjningsprojekt för bostadsområden och industriparker,Ring Huvudenheter(RMU) fungerar som kärnställverk i 10--24kV mellanspänningsringdistributionsnätverk. Tack vare sin kompakta skåpstruktur, pålitliga lastomkopplarenheter och flexibla ringströmförsörjningsläge har RMU:er blivit vanliga utrustningar för utomhuskraftdistribution, boxtransformatorstationsmatchning och underjordisk rörledningskraftdistribution. Detta dokument ger en detaljerad introduktion som täcker de grundläggande arbetsprinciperna för utrustningen, fem centrala fördelar, tillämpliga platser, rutininspektion och underhåll, samt den tekniska trenden med nya miljövänliga gasisolerade RMU:er i branschen, som tillgodoser vanliga sökord inom den elektriska sektorn.

I. Grundläggande arbetsprincip

Ringströmförsörjning avser att bilda en sluten ringströmförsörjningsslinga genom att ansluta flera högspänningskablar ände i ände. Utrustad med interna komponenter inklusive lastbrytare, jordningsbrytare och säkringar, styr RMU:er anslutning och frånkoppling av kabelledningar inom slingan.

När kortslutning eller kabelskada uppstår på en del av ringnätet kan RMU snabbt koppla bort det felaktiga segmentet. Ljudkretsar kan fortfarande överföra ström dubbelriktat, undvika strömavbrott över hela området och avsevärt förbättra strömförsörjningsstabiliteten i stadsdistributionsnätverk --- detta är dess kärnfunktion som skiljer den från vanliga högspänningsskåp.

II. Fem kärnfunktioner

1. Kompakt skåpdesign för att spara installationsutrymme
Med en modulär integrerad struktur är dess totala volym mycket mindre än konventionella högspänningsskåp. Den kan installeras direkt i gröna vägbälten, kabelbrunnar och trånga underjordiska kraftdistributionsrum, vilket gör den idealisk för utrymmesknappa utomhuskraftdistributionspunkter i städer.

2. Flera valfria isolerande media med enastående säkerhetsprestanda
Marknaden erbjuder olika typer, inklusive SF6 gasisolerade, torrluftsmiljövänliga gasisolerade, solidisolerade och luftisolerade produkter. Den helt förseglade skåpstrukturen är vattentät och dammtät med en IP67 skyddsklass, som motstår erosion från regn, sand, fukt och kustsaltdimma för utomhusdrift dygnet runt.

3. Ring strömförsörjning med snabb felisolering
Den stöder ringväxling med dubbel effekt. När ett fel uppstår på en enskild gren låser och isolerar enheten felet omedelbart utan att störa strömförsörjningen till andra användare, vilket gör den oumbärlig för uppgradering och renovering av elnätet i gamla stadsområden.

4. Enkel struktur med långtidsunderhållsfri prestanda
Interna komponenter i gasisolerade RMU:er är fria från oxidation av omgivande luft, vilket minskar den dagliga inspektionens arbetsbelastning. Mekaniska lastbrytare har hög hållbarhet och tål frekventa växlingsoperationer.

5. Stöd för intelligent uppgradering via primär-sekundär integration
Nya intelligenta RMU:er är utrustade med sensorterminaler för att fjärrövervaka temperatur, gastryck och ledningsfelsignaler. De är kompatibla med back-end-system för smarta nät och möjliggör obevakad drift och automatiska fellarm, i linje med den intelligenta transformationstrenden för kraftdistribution.

III. Huvudapplikationsscenarier

● Renovering av jordkabel i gamla stadsdelaroch utomhusnät för kraftdistribution längs kommunala vägar

● Högspänningskraftdistributionsenheter för bostadsområden, kommersiella komplexoch underjordiska parkeringsgarage

● Inkommande och utgående kopplingsskåpinuti transformatorstationer av boxtyp

● 10kV nätansluten kraftdistributionför solcellsanläggningar och projekt för lagring av distribuerad energi

● Stöd till strömförsörjningssystem för industriparker, industrizoner, gruvoroch motorvägsinfrastruktur

● Kraftförsörjningspunkter utomhus på kustgator, städer och landsbygdsområden;rostskyddsskåp anpassar sig till tuffa driftsmiljöer

IV. Standardmetoder för dagligt underhåll

1. Inspektera regelbundet skåpets utsidaför bucklor, korrosion eller åldrande/skadade tätningslister på skåpsdörrar; reparera flisad färg för att förhindra rost och vatteninträngning.

2. Kontrollera regelbundet gaskammarens tryckav gasisolerade modeller och åtgärda lågtrycksläckagelarm omgående.

3. Testa jämna växlingsprestanda upprepade gångerav lastbrytare och jordningsbrytare, och rensa samlat damm och skräp inuti skåpet.

4. Kontrollera temperaturen på kabelskarvarnaför att eliminera dolda faror som lösa och överhettade kabelanslutningar.

5. Genomför regelbundna tester för spänningsisoleringoch verifiera normal drift av intelligenta övervakningsterminaler och felindikatorer.

V. Branschutvecklingstrend

Drivet av Dual Carbon-policyn vinner miljövänliga torrluftisolerade RMU:er stor popularitet. De ersätter den traditionella växthusgasen svavelhexafluorid med ren luft som det isolerande mediet för överlägsen miljöprestanda. Samtidigt har primär-sekundär integration, miniatyrisering och intelligens blivit vanliga industririktningar, och RMU:er fortsätter att leverera tillförlitligt stöd för byggandet av urbana smarta distributionsnätverk.
