Guide till att välja ställverk

I huvudsak att välja typ avställverkär en beslutsprocess som går från att "definiera krav" till "matcha parametrar". För att göra urvalsprocessen tydligare har jag delat upp den i åtta nyckeldimensioner. Du kan använda detta som en checklista och kontrollera varje objekt mot din faktiska situation.

Tre kärndimensioner för val av ställverk

Urval Dimension

Viktiga överväganden

Valvägledning

1. Spänningsnivå

Bestäm om det är för ett högspänningssystem (t.ex. 10kV, som inkommande linje/transformator primärsida) eller ett lågspänningssystem (t.ex. 380V/220V, som utgående linje/terminaldistribution).

Detta är den mest grundläggande uppdelningen, som direkt bestämmer utrustningens isoleringsnivå och interna komponenter.

2. Installationsmiljö

Bedöm om det är för inomhus- eller utomhusinstallation, och om det finns särskilda krav som vattentäthet (IP-klassning), fuktbeständighet, korrosionsbeständighet eller explosionsskydd.  Användning utomhus kräver höga inträngningsskyddsklasser (t.ex. IP54 eller högre) och kapslingar av rostfritt stål; fuktiga/korrosiva miljöer kräver helt sluten utrustning eller speciella ytbehandlingar.

3. Funktionellt syfte

Definiera tydligt huvudsyftet: belysning, effekt (t.ex. motorstyrning), effektfördelning, effektfaktorkorrigering (kondensatorbank) eller mätning. Belysningsfördelningslådor har små belastningar och kan väggmonteras; kraftfördelningslådor har stor belastning, är ofta golvstående och kräver ofta motorstyrenheter.

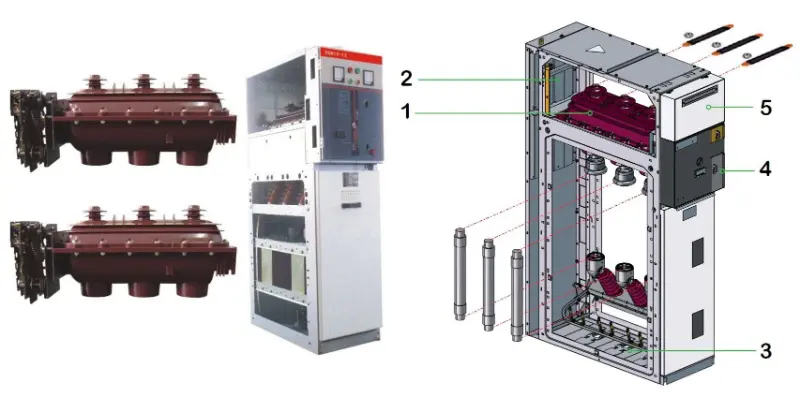

4. Strukturell form

Välj mellan fast typ (t.ex. GGD, ekonomisk) eller utdragstyp (t.ex. GCK/GCS/MNS, enkelt underhåll, hög tillförlitlighet). Fast typ är lämplig för situationer med spridda belastningar, få kretsar och begränsade budgetar.

Draw-out typen är lämplig för situationer med koncentrerad belastning, många kretsar och höga krav på tillförlitlighet för strömförsörjning (t.ex. datacenter, petrokemisk industri).

5. Elektriska parametrar

Verifiera systemets märkspänning, frekvens och beräknade ström. Ännu viktigare, se till att kraven på dynamisk och termisk stabilitet följs under kortslutningsförhållanden. Strömbrytarens brytförmåga måste vara större än den maximala kortslutningsströmmen vid installationspunkten.  Parametermatchning är grundläggande för säker drift. Det måste baseras på rigorösa beräkningar, inte bara erfarenhet eller uppskattning.                6. Projekt Natur

Är det ett nybyggnadsprojekt, ett renoveringsprojekt eller ett kapacitetsutbyggnadsprojekt?

För nybyggnation, prioritera högkvalitativa, mycket pålitliga nya produkter. För renovering/expansion, referera till befintlig skåptyp för enklare systemintegration.

7. Installationsutrymme

Mät elrummets längd, bredd och höjd, speciellt bredden på manövergångarna framför och bakom skåpen.

Tillgängligheten av utrymme begränsar direkt skåpets mått och layout. Till exempel måste den bakre gångens bredd uppfylla underhållskraven, och rader av skåp längre än 6m kräver två utgångspunkter.

8. Underhåll och ledning  Tänk på den tekniska kompetensnivån hos driftpersonalen och kraven på underhållsbekvämlighet.

Utdragsskåp erbjuder bra utbytbarhet av enheter; under underhåll kan den felaktiga enheten dras ut för att snabbt återställa strömförsörjningen, men kostnaden är högre.

Vanliga ställverksmodeller och tillämpliga scenarier

Efter att ha förstått kärndimensionerna, låt oss titta på flera vanliga typer avlågspänningsställverkpå marknaden. Detta hjälper dig att matcha dina abstrakta krav med specifika produkter.

Modellserie  Strukturtyp  Kärnegenskaper

Typiska tillämpliga scenarier

:-----------  :-------------  :--------------------------------------------------------

GGD  Fast Ekonomisk och praktisk, enkel krets, men kräver strömavbrott för underhåll.

Industri- och gruvföretag, byggarbetsplatser med kostnadskänslighet, färre kretsar och låga krav på strömförsörjningskontinuitet.

GCK       Draw-out

Består av Motor Control Center (MCC) enheter. Isolerade kretsar erbjuder god säkerhet och tillförlitlighet. Ger bra valuta för pengarna.

Kraftsystem, industri- och gruvföretag, höghus som kräver kraftomvandling, distribution och motorstyrning. För närvarande en mycket använd typ.

GCS       Draw-out

Förbättrad design baserad på GCK, flexibel struktur, bra utbytbarhet av lådenheter. Tidiga versioner hade relativt lägre skyddsnivåer.  Distributionssystem i stora kraftverk, petrokemiska anläggningar etc. som kräver höga automationsnivåer och gränssnittsförmåga mot datorer.

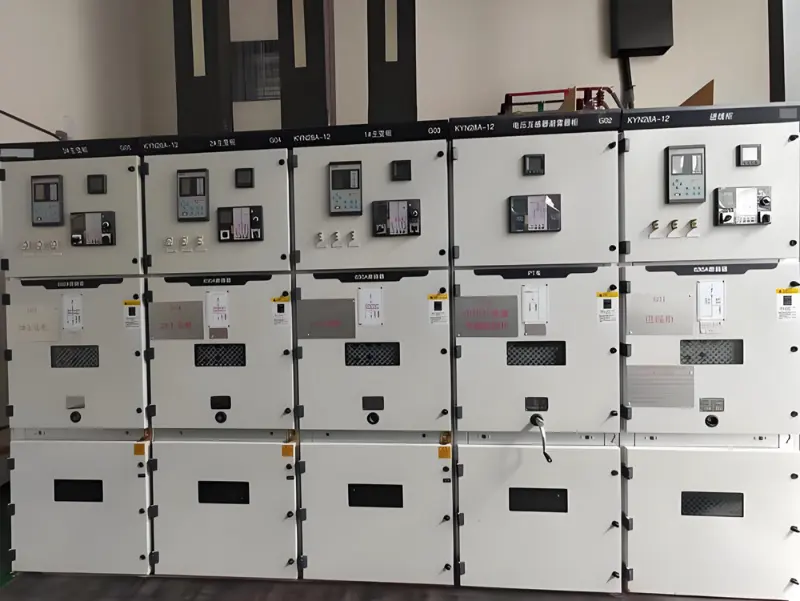

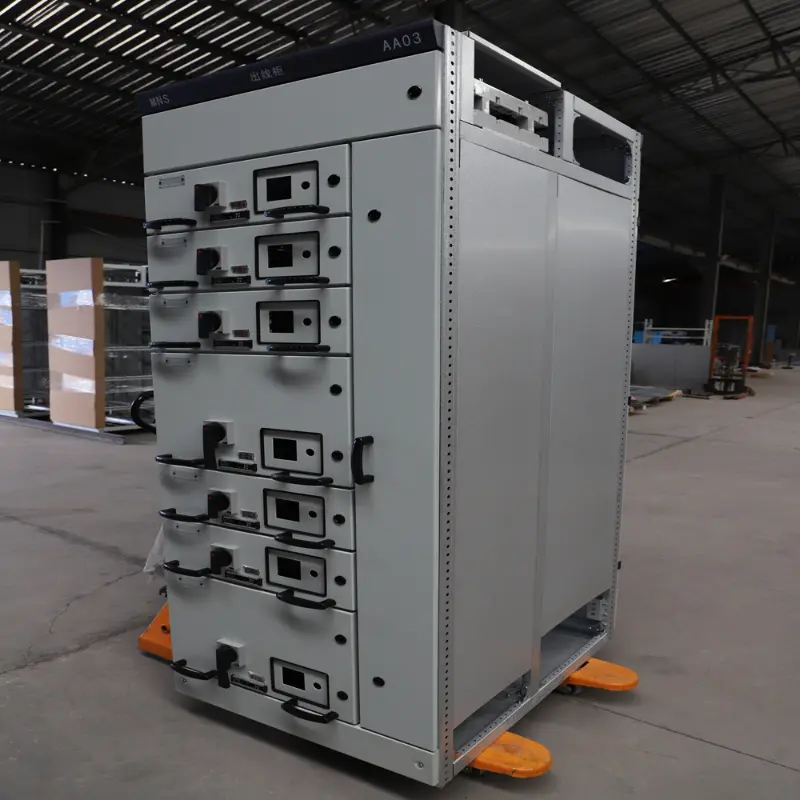

MNS       Draw-out

Kompakt design, modulär struktur, utmärkt utförande, hög skyddsnivå, överlägsen prestanda, men relativt högre kostnad (ungefär dubbelt så mycket som GCS).  Situationer med extremt höga krav på strömförsörjningstillförlitlighet, säkerhet och utrymmesutnyttjande, såsom stora datacenter, exklusiva hotell och verkstäder för precisionstillverkning.

> Kort sagt, från GGD till MNS kan det ses som en progression i både prestanda och kostnad. För de flesta konventionella projekt är GCK ofta ett klokt val som balanserar ekonomi och tillförlitlighet.
