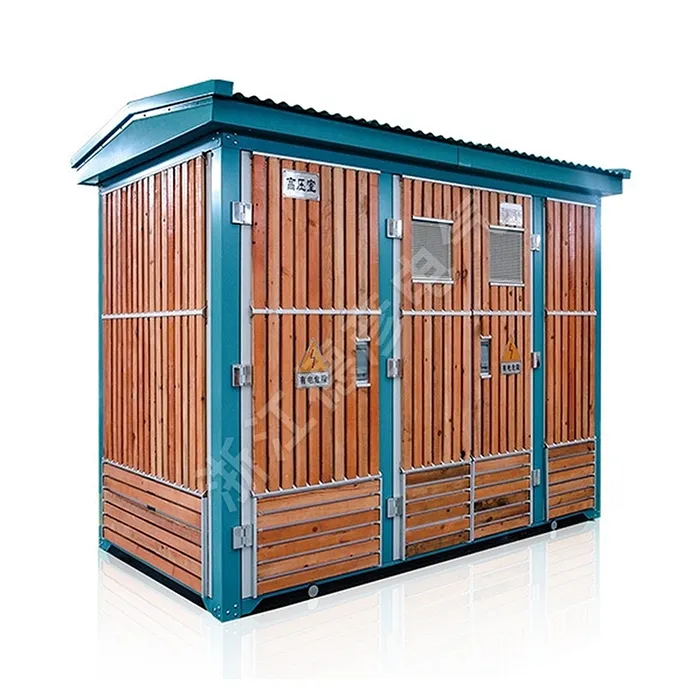

Prefabricerad hög-/lågspänningsstation

Deyan Electric är en professionell leverantör med rik tillverkningserfarenhet av industriella elektriska apparater. Den prefabricerade hög-/lågspänningstransformatorstationen är en kompakt, helt sluten och typtestad lösning för 12kV till 400V kraftdistribution. Denna "plug-and-play"-enhet integrerar en transformator, HV/LV-ställverk och styrsystem i en enda, robust och väderbeständig kapsling. Den säkerställer pålitlig energiförsörjning, ökad säkerhet och är idealisk för snabb användning i urbana, industriella och kommersiella applikationer

Skicka förfrågan

Produktbeskrivning

Den prefabricerade hög-/lågspänningstransformatorstationen används i stor utsträckning i stadsnätuppgraderingar, bostadsområden, höghus, industri- och gruvanläggningar, hotell, köpcentra, flygplatser, järnvägar, oljefält, dockor, motorvägar och tillfälliga kraftanläggningar för både inomhus- och utomhusapplikationer.

Den prefabricerade hög-/lågspänningstransformatorstationen är en helt integrerad, kompakt lösning för att transformera mellanspänning (t.ex. 12kV eller 40,5kV) till lågspänning (400V). Denna "plug-and-play"-enhet kombinerar transformatorer, HV/LV-ställverk och styrsystem i en robust, väderbeständig kapsling. Den säkerställer tillförlitlig kraftdistribution, möjliggör snabb driftsättning på plats med minimalt civilt arbete och är idealisk för urbana, industriella och förnybara energitillämpningar.

Produktparameter ( Specifikation )

● Tekniska specifikationer för lastbrytare

Serienummer	Namn	Enhet	FKN12-12 Lastbrytare	FZN25-12 Vakuumbelastningsbrytare
1	Märkspänning	kV	10
2	Maximal driftspänning	kV	12
3	Nominell frekvens	Hz	50
4	Märkström	A	630
5	Märk brytlastström	A	630
6	Termisk stabilitetsström (RMS)	kA/S	20/2	20/4
7	Dynamisk stabilitetsström	kA	50	50
8	Kortslutningsstängningsström (topp)	KA	50	50
9	Brytcykler för full last	Andra	20	10000
10	Mekaniskt liv	Andra	2000	10000
11	1 min Strömfrekvens tål spänning (fas-till-fas och fas-till-jord)	kV	42	42
12	Blixtimpulsspänning (relativ och till jord)	kV	75	75

● Tekniska specifikationer för högspänningssäkringar

Serienummer		Märkspänning (kV)	Brytström (A)	Brytström (KA)	Säkringsklassning (A)
brittisk modell	Inhemsk modell	Märkspänning (kV)	Brytström (A)	Brytström (KA)	Säkringsklassning (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Obs: Bestäms av om en anfallare är installerad. N betecknar ingen anfallare, A betecknar närvarande anfallare.

Serienummer	Trip Device Type	Märkström för utlösningsenheten A	Brytkapacitet kA (AC 380V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Termisk-elektromagnetisk eller elektronisk	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Intelligent	2000,2500,3200	100

Produktfunktion och applikation

Kompakt, integrerad "Plug-and-Play"-design

Robust och väderbeständig hölje

Hög säkerhet och tillförlitlighet

Utmärkt transformatorprestanda

Flexibel konfiguration och enkelt underhåll

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

High/Low Voltage Prefabricated Substation
