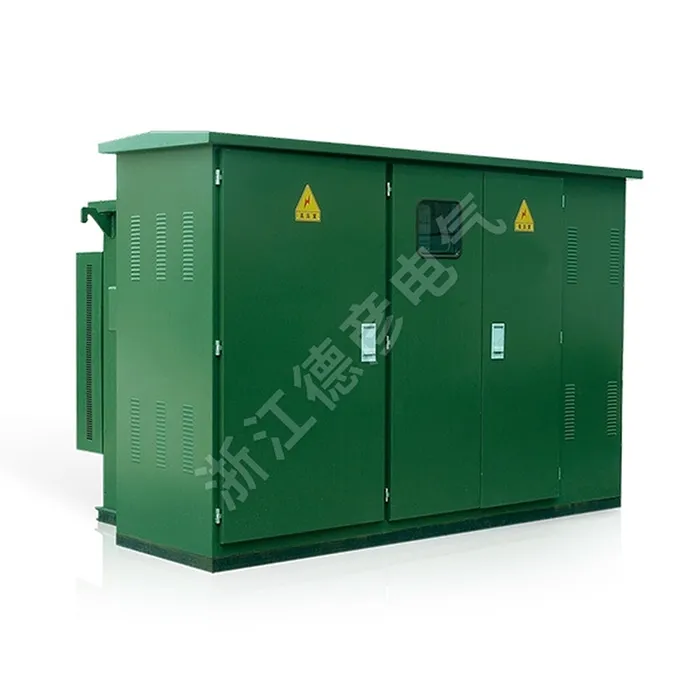

Prefabricerad understation av amerikansk stil

Deyan Electric är en professionell leverantör med rik tillverkningserfarenhet av industriella elektriska apparater. Den prefabricerade transformatorstationen i amerikansk stil är en kompakt, helt integrerad lösning för 10kV-35kV kraftdistribution. Den har en manipuleringssäker, väderbeständig stålhölje med en klassisk estetisk design. Denna "plug-and-play"-enhet kombinerar en högspänningsringhuvudenhet, en lågförlusttransformator och lågspänningsställverk till ett enda, robust system. Den säkerställer pålitlig prestanda, enkel installation och är idealisk för offentliga utrymmen, bostadsområden och industriella applikationer.

Skicka förfrågan

Produktbeskrivning

Den prefabricerade transformatorstationen i amerikansk stil innehåller avancerad internationell teknik samtidigt som den är skräddarsydd för inhemska förhållanden. Den prefabricerade transformatorstationen i amerikansk stil har en kompakt design, enkel installation och underhåll, lågt ljud, låga förluster, stöldskydd, stark överbelastningskapacitet och omfattande säkerhetsåtgärder. Den är lämplig för nya bostadsområden, gröna bälten, parker, stationer, hotell, byggarbetsplatser, flygplatser och liknande

Produktparameter ( Specifikation )

Serienummer	Namn	Enhet	Tekniska specifikationer
1	Märkspänning	kv	10/0,4 (högt tryck/lågt tryck)
2	Maximal driftspänning	kv	12 (högspänningssida)
3	Nominell frekvens	Hz	50
4	Nominell kapacitet	KVA	50-1600
5	1 minuts strömfrekvens tål spänning	KV	35
6	Blixtimpulsspänning	KV	75
7	Kylningsmetod		Oljedoppad självkylning
8	Högspännings reservsäkring brytström	kA	50
9	Sätt i säkringsbrytström	KA	2.5
10	Omgivningstemperatur	℃	-35-+40
11	Tillåten temperaturhöjning av spolen	k	65
12	No-load spänningsreglering		±5 % eller ±2 × 2,5 %
13	Bullernivå	dB	50
14	Skyddsbetyg		IP43

Transformator Tekniska specifikationer Tabell

Med den nya S9-seriens transformatorkärna, som erbjuder låga förluster, utmärkt överbelastningskapacitet och starkt kortslutningsmotstånd. Alla fästelement är behandlade med anti-lossningsåtgärder, vilket eliminerar behovet av kärnlyft. Alternativt finns de överlägsna transformatorerna i S10-serien och S11-serien också tillgängliga.

Kapacitet kVA	Spänning kV		Anslutningsgruppsbeteckning	Tom ström %			Tom ström %			Impedansspänning %	S9	S10	S11
Kapacitet kVA	Högtryck	Lågt tryck	Anslutningsgruppsbeteckning	S9	S10	S11	S9	S9	S11	Impedansspänning %	S9	S10	S11
50	10±5 % eller ±2×2,5 %	0.4	Dyn11 eller Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Produktfunktion och applikation

Integrerad & kompakt design

Oljenedsänkt transformatorkärna

Hög säkerhet och manipuleringsbeständighet

Förtestad för tillförlitlighet

Flexibel installation och jordning

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Lastbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

American-style Prefabricated Box-Type Substation
