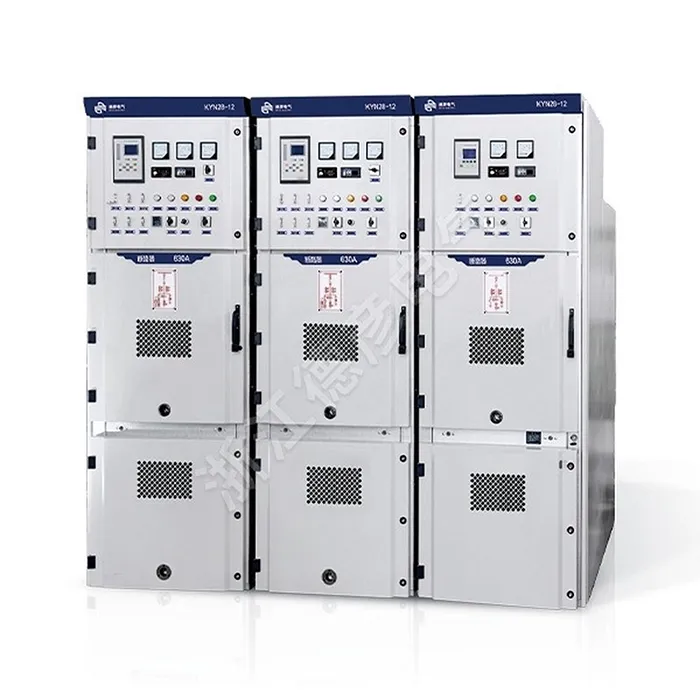

AC utdragbart metallklädd ställverk

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service. AC-utdragbara metallklädda ställverksställverk ger ökad säkerhet och underhållsflexibilitet. Dess utdragbara strömbrytare möjliggör enkel service utan att strömlösa hela systemet, medan den helt slutna jordade metallkonstruktionen säkerställer maximalt operatörsskydd och tillförlitlighet i applikationer för medelspänningsdistribution

Skicka förfrågan

Produktbeskrivning

AC-utdragbara metallklädda ställverk, Denna utrustning är lämplig för trefasiga växelströmssystem med en märkspänning på 12kV och en märkfrekvens på 50Hz. Den används för att ta emot och distribuera elektrisk energi samtidigt som den tillhandahåller kretskontroll, skydd och övervakning.

AC-utdragbara metallklädda ställverk är en medelspänningslösning (vanligtvis 5-15 kV) designad för överlägsen säkerhet och tillförlitlighet. Dess nyckelfunktion är den utdragbara vakuumbrytaren, som möjliggör enkelt underhåll utan exponering för spänningsförande delar. Den metallbeklädda designen ger full separation av fack för förbättrat skydd. Idealisk för allmännyttiga och industriella kraftdistributionssystem.

Produktparameter ( Specifikation )

Projekt	Enhet	numeriskt värde
Märkspänning	Kv	3,6, 72, 12
Nominell frekvens	Hz	50
Brytarens märkström	A	630, 1250, 1600, 2000, 2500, 3150
Ställverks märkström	A	630, 1250, 1600, 2000, 2500, 3150
Klassad korttidsmotståndsström (4S)	KA	16, 20, 25, 31,5, 40, 50
Nominell toppmotståndsström (topp)	KA	40, 50, 63, 80, 100, 125
Nominell kortslutningsbrytström	KA	16, 20, 25, 31,5, 40, 50
Nominell kortslutningsström (topp)	KA	40, 50, 63, 80, 100, 125
Nominell isoleringsnivå	KV	24, 32, 42
Nominell isoleringsnivå	KV	40, 60, 75
Skyddsbetyg		Kapslingen är klassad IP4X. När fackdörrar eller strömbrytares fackdörrar är öppna är klassificeringen IP2X.

Produktfunktion och applikation

Utdragbar kretsbrytare design

Robust pansarkonstruktion

Förbättrad driftsäkerhet

Flexibel konfiguration

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

AC Withdrawable Metal-Clad Switchgear
