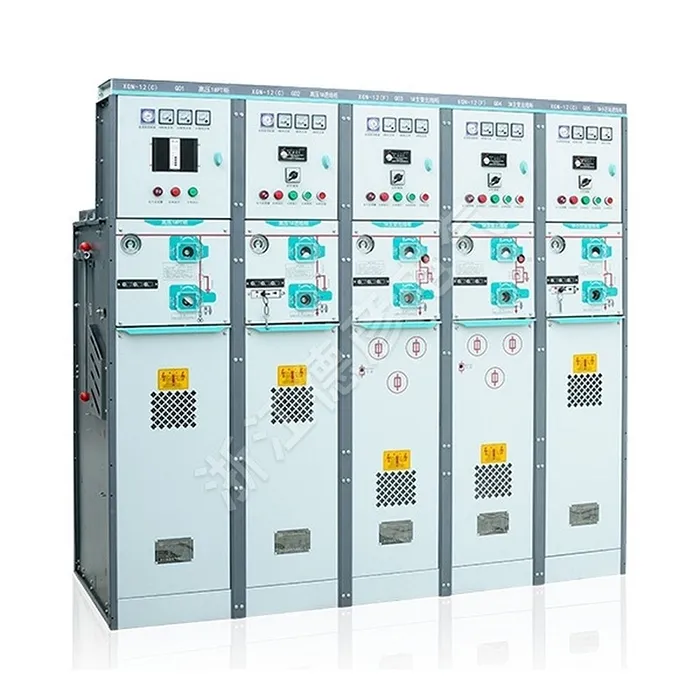

Metallsluten gasisolerad ringhuvudenhet

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service. Den metallomslutna gasisolerade ringhuvudenheten är en kompakt, fast typ, metallsluten ställverk som använder SF6-gas för överlägsen isolering och ljusbågsdämpning. Den mentalt slutna gasisolerade ringhuvudenheten är designad för tillförlitlig kraftdistribution i 10-12kV sekundära nätverk. Dess förseglade, underhållsfria design garanterar säkerhet och stabilitet, vilket gör den idealisk för stadsnät, industriområden och andra utrymmesmedvetna applikationer som kräver hög prestanda och miljöbeständighet.

Skicka förfrågan

Produktbeskrivning

Den metallkapslade gasisolerade ringhuvudenheten är ett SF6 gasisolerat, metallkapslat ställverk med en gemensam samlingsskena. Den mentalt slutna gasisolerade ringhuvudenheten kan konfigureras med moduler inklusive lastbrytarenheter, lastbrytare-säkringskombinationsenheter, vakuumbrytare och samlingsskenors inmatningsenheter. Med hjälp av en rad avancerade teknologier och material levererar den enastående elektrisk och mekanisk prestanda med minimal miljö- och klimatpåverkan. Kompakt i storlek. Den mentalt slutna gasisolerade ringhuvudenheten erbjuder enkel installation, bekväm drift, underhållsfri drift och flexibla konfigurationsalternativ. Dess tydliga, intuitiva design säkerställer enkel och okomplicerad användning. Den har hög matarledningskapacitet och rymmer olika ledningssystem.

Produktparameter ( Specifikation )

Projekt		Modul C	Modul F	Modul V		Modul CB
		Belastningsbrytare	Kombinerad elektrisk utrustning	Vakuumbrytare	Isolerings-/Jordningsbrytare	Vakuumbrytare	Isolerings-/Jordningsbrytare
Märkspänning	KV	12	12	12	12	12	12
Nominell frekvens	Hz	50	50	50	50	50	50
Strömfrekvens tål spänning (fas-till-fas/fas-till-jord)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Blixtimpulser tål spänning	KV	75/85	75/85	75/85	75/85	75/85	75/85
Märkström	A	630	spela in	630		1250/630
Märk brytström med sluten slinga	A	630
Klassad kabelladdning och brytström	A	135/135
Nominell kortslutningsström (topp)		50	80
Bedömd topp motstå ström	kA	50
Klassad korttidsmotståndsström	kA/3s	20
Nominell kortslutningsbrytström	kA		31..5	20
Bedömd överföringsström	A		1750
Maximal strömstyrka för säkring	A		125
Slingmotstånd	Ω	≤300	≤600
Mekaniskt liv	andra	5000	3000	5000	2000	5000	5000

Produktfunktion och applikation

Avancerad gasisolering

Helt förseglad hölje

Kompakt & utrymmesbesparande

Förbättrad säkerhet

Förlängd livslängd och tillförlitlighet

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

Metal-Enclosed Gas-Insulated Ring Main Unit
