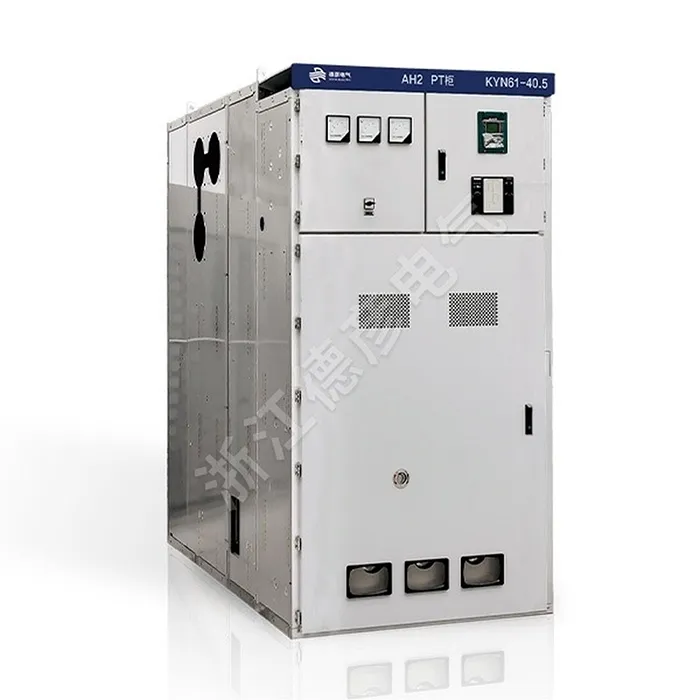

AC metallklädd utdragbart ställverk

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service. Detta AC-metallklädda utdragbara ställverk säkerställer maximal säkerhet och tillförlitlighet för medelspänningsfördelning. Dess modulära, utdragbara design möjliggör enkelt underhåll och testning av strömbrytare utan att strömlösa hela systemet. Idealisk för krävande industri- och allmännyttiga applikationer, ger den överlägset personalskydd och driftskontinuitet.

Skicka förfrågan

Produktbeskrivning

AC Metal-Clad Drawable Switchgear (hädanefter kallat ställverk) är en trefas AC 50Hz, märkspänning 40,5 kV inomhus komplett distributionsenhet. Den är designad för att ta emot och distribuera elektrisk kraft i kraftverk, transformatorstationer och industri- och gruvföretag. AC-metallklädda utdragbara ställverk utför funktioner som kretsstyrning, skydd och övervakning och är även lämplig för platser som kräver frekvent drift. AC-metallklädda utdragbara ställverk uppfyller standarder inklusive GB/T11022-1999, GB3906-1991 och DL404-1997.

Produktparameter ( Specifikation )

Namn	Enhet	numeriskt värde
Märkspänning	kV	40.5
Märkström	A	1250 1600 2000
Nominell frekvens	Hz	50
Klassad korttidsmotståndsström	KA	20 25 31,5
Bedömd topp motstå ström	KA	50 63 80
Nominell effektfrekvens tål spänning	KV	95/1 min
Klassad blixtimpuls tål spänning	KV	185
Bedömd kortslutningslängd	S	4
Skyddsbetyg		IP3X

Vakuumbrytare Nyckel tekniska parametrar

Namn	Enhet	numeriskt värde
Märkspänning	KV	40.5
Nominell frekvens	HZ	50
Nominell effektfrekvens tål spänning	KV	95/1 min
Klassad blixtimpuls tål spänning	KV	185
Märkström	A	1250 1600 2000
Klassad korttidsmotståndsström	KA	20 25 31,5
Klassad korttidsbrytström	KA	20 25 31,5
Bedömd topp motstå ström	KA	50 63 80
Bedömd kortslutningslängd	ms	4
Öppettid	ms	30 ≤ t≤ 60
Stängningstid	s	50 ≤ t≤ 100
Nominell kortslutningsbrytströmscykler	Andra	20
Mekaniskt liv	Andra	10000
Skyddsbetyg		IP43

Produktfunktion och applikation

Fullt pansarskydd

Uttagbara komponenter

Fackindelad design

Förbättrade säkerhetsspärrar

Hög tillförlitlighet och flexibilitet

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

AC Metal-Clad Withdrawable Switchgear
