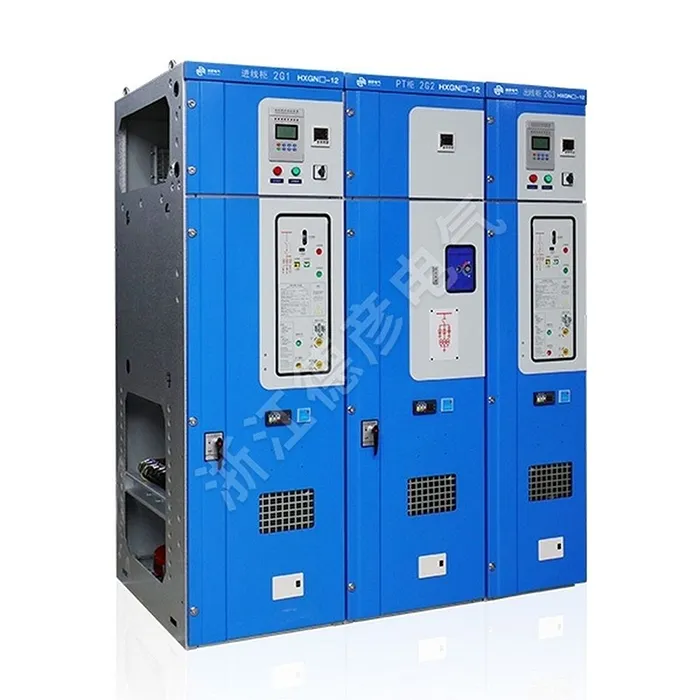

Luftisolerade kompakta ställverk

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service. Kärnomkopplingskomponenten i det AIR-isolerade kompakta ställverket använder vanligtvis en mycket pålitlig SF6-gas- eller vakuumlastbrytare, som ger stark lastströmbrytarprestanda och pålitlig kortslutningskapacitet. Kapslingen till det AIR-isolerade kompakta ställverket är konstruerat av högkvalitativa stålplåtar, utformade med datorstyrda (CNC) processer, vilket säkerställer robust mekanisk styrka och korrosionsbeständighet. En viktig designfunktion är dess exceptionella kompakthet. Genom en optimerad tredimensionell layout integrerar den flera funktionella fack – inklusive samlingsskena, strömbrytare, kabel och instrument-/manövermekanismkammare – inom ett minimalt rumsligt fotavtryck. Dessa fack är åtskilda av solida jordade metallväggar, en kritisk säkerhetsfunktion som säkerställer driftintegritet och förhindrar spridning av interna fel.

Skicka förfrågan

Produktbeskrivning

Det AIR-isolerade kompakta ställverket, utvecklat av vårt företag som svar på kraftanvändarnas krav på tillförlitlighet, säkerhet och kompakthet i elektrisk utrustning, har luftisolering, kompakt design, fullständiga immateriella rättigheter och omfattande typprovning. Lämplig för 10kV/7,2kV elektriska system i offentliga byggnader, kommersiella bostadsstrukturer, industri- och gruvtillverkningssektorer. Det AIR-isolerade kompakta ställverket är också idealiskt för högspänningsmotordriven komplett mekanisk utrustning som kräver kompakta lösningar.

Produktparameter ( Specifikation )

Serienummer	Projekt	Enhet	Lastomkopplingsskåp	Kombinerat elskåp	Effektbrytarskåp
01	Märkspänning	kv	12	12	12
02	Nominell frekvens	HZ	50/60	50/60	50/60
03	Märkström	A
04	Huvudbuss	A	630	630	630
05	Filialens huvudbuss	A	630	125 (beroende på säkringens märkström)	630
06	Nominell isoleringsnivå	kV
07	Strömfrekvens tål spänning (fas-till-fas och fas-till-jord)	Kv	42	42	42
08	Strömfrekvens tål spänning (mellan pauser)	Kv	48	48	48
09	Strömfrekvens tål spänning (kontroll- och hjälpkretsar)	Kv	2	2	2
10	Blixtimpuls tål spänning (fas-till-fas och fas-till-jord)	Kv	75	75	75
11	Blixtimpuls tål spänning (mellan portar)	Kv	85	85	85
12	Klassad korttidsmotståndsström (r.m.s)	kA
13	Huvudkrets	kA	20/3S	-	25/2S
14	Jordningskrets	kA	20/2S	-	25/2S
15	Nominell toppmotståndsström (topp)	kA	50	80	63
16	Nominell kortslutningsstängningsström (topp)	kA	50
17	Nominell kortslutningsbrytström	kA	-	31.5	25
18	Bedömd överföringsström	kA	-	1700	-
19	Nominell aktiv lastbrytström	A	630	-	-
20	Märk brytström med sluten slinga	A	630	-	630
21	Klassad kabelladdning och brytström	A	10	-	15
22	Skyddsbetyg	Andra	IP3X	IP3X	IP3X
23	Mekaniskt liv
24	Belastningsbrytare		5000	5000	10000
25	Jordningsbrytare		2000	2000	2000

Produktfunktion och applikation

1. Kompakt och utrymmesbesparande design

2. Användning av luft som primärt isoleringsmedium

3. Kostnadseffektivitet och ekonomisk fördel

4. Förbättrad säkerhet med robusta förreglingssystem

5. Hög tillförlitlighet och enkelt underhåll

Applikationswebbplatser

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

Air-Insulated Compact Switchgear
