Vilken spänningsnivåringhuvudenhet bör väljas för distributions-EPC-projekt?

I olika distributions-EPC-generalentreprenadprojekt fungerar Ring Main Unit (RMU) som kärnan för högspänningskomponenter i pakettransformatorstationer och transformatorstationer av boxtyp. Valet av dess spänningsnivå avgör direkt stabiliteten, överensstämmelsen och projektkostnaden för hela kraftdistributionslösningen, och det är också en viktig teknisk fråga för EPC-inköpsingenjörer i det preliminära konstruktionsstadiet. Många EPC huvudentreprenörer ställer en fråga i det tidiga förfrågningsskedet: Vilken spänningsnivå ringhuvudenhet bör väljas för distributions EPC-projekt?

Beläget i Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.specialiserat på FoU och tillverkning av medelspänningskraftdistributionsutrustning. Vi levererar IEC-kompatibla SF6 gasisolerade och miljövänliga solidisolerade ringhuvudenheter, paketboxtransformatorstationer i europeisk stil, prefabricerade transformatorstationer av hytttyp och ett komplett utbud av kraftdistributionsutrustning. Vi har länge betjänat globala EPC-generalentreprenadkunder och tillhandahåller skräddarsydda RMU-valslösningar för olika distributionsprojekt.

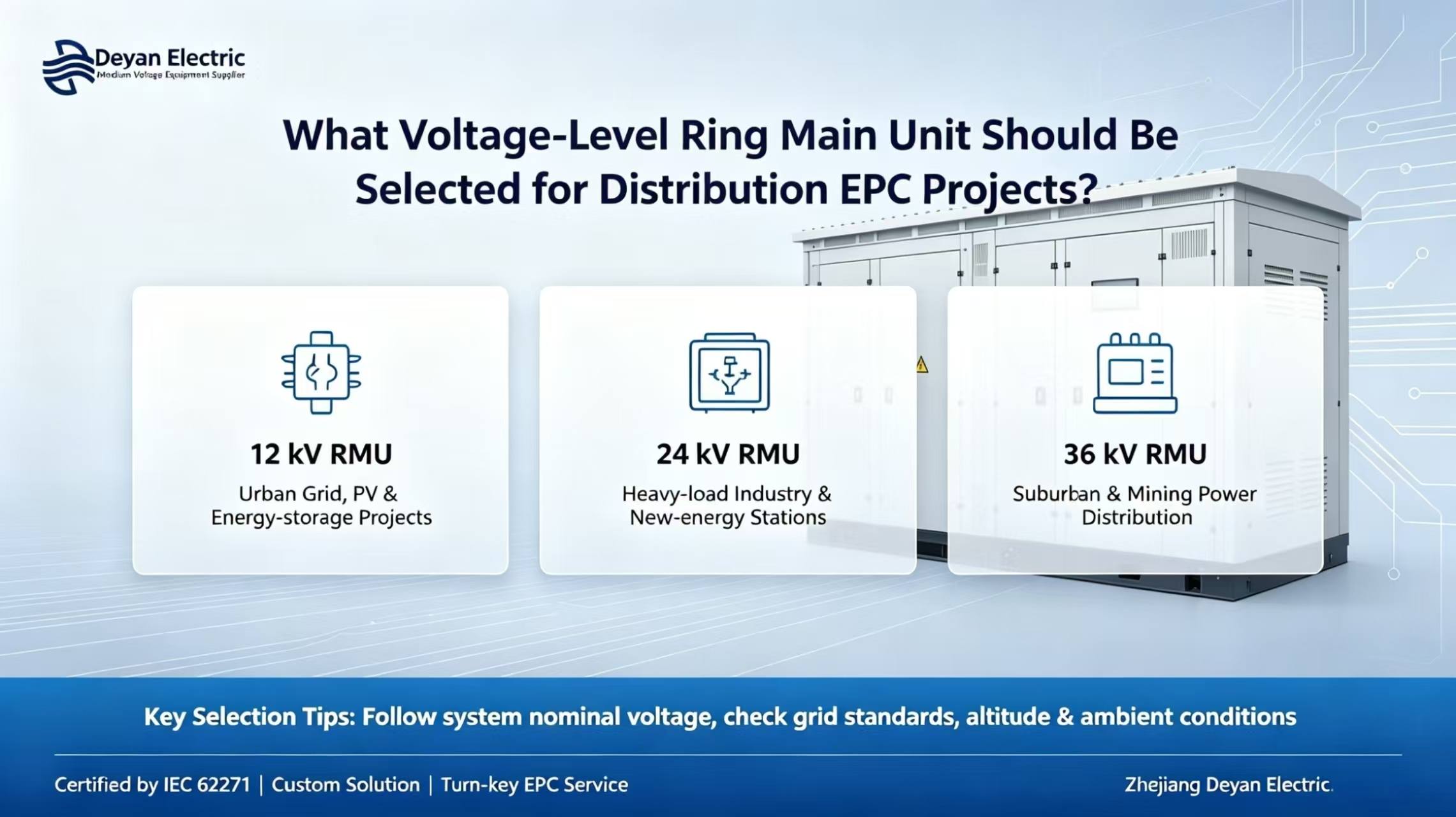

Referens för Mainstream Ring-Main-Unit spänningsnivåval i distributions-EPC-projekt

12 kV (10 kV system)

12 kV-ringhuvudenheten är den vanliga modellen som används allmänt i EPC-projekt för global distribution. Det används i stor utsträckning vid renovering av stadsdistributionsnät, kraftdistribution i industriparker, anslutning till PV- och energilagringsnät och små till medelstora transformatorstationer. Med hög modularitet och kontrollerbara kostnader passar denna RMU de flesta konventionella ringströmförsörjningsarkitekturer, med kortslutningsmotståndsströmalternativ på 20 kA / 25 kA. Det är också den mest efterfrågade specifikationen för EPC-projekt.

24 kV

24 kV-ringhuvudenheter används mestadels för industrizoner med större belastningar och längre kraftöverföringsavstånd, såväl som uppsamlingsstationer för nyenergi. Jämfört med 12 kV-lösningen minskar den linjeförluster och sänker investeringar i kabeltvärsnitt, vilket gör den lämplig för EPC-entreprenadprojekt med stor kapacitet. Det kräver högre utrustningsisoleringskvaliteter och förstärkt skåpkonstruktion, och dess totala kostnad är högre än för en 12 kV-ringhuvudenhet.

36 kV (33 kV-system)

36 kV ringhuvudenheter är utplacerade för långväga förortsdistributionsnät, storskaliga gruvområden och långväga strömförsörjning EPC-verk. De faller i kategorin medelhögspänningsdistribution och används vanligtvis tillsammans med transformatorstationer med stor kapacitet och ställer högre krav på isolering, internt ljusbågsskydd och fabriksacceptanstest (FAT).

Grundläggande urvalsprincip:Ringhuvudenhetens märkspänning ska bestämmas enligt projektets nominella systemspänning, snarare än bara baserat på transformatorkapacitet. EPC-klienter ska först bekräfta lokala nätstandarder, systemkortslutningsparametrar, projekthöjd, omgivningstemperatur och fuktighetsförhållanden innan de slutför märkspänningen för ringhuvudenheten.

Ytterligare överväganden för EPC-projektets utrustningsval

Förutom spänningsnivån ska EPC-generalentreprenörer också uppmärksamma produktstandarder, miljöanpassning och komplett leveransförmåga vid köp av ringhuvudenheter:

Certifieringskrav:Produkterna ska uppfylla IEC 62271-seriens internationella standarder. Fullständiga uppsättningar av typprovningsrapporter och CE-certifikat ska finnas tillgängliga för att stödja granskning av projektritningar och fabriksgodkännandetest.

Miljöanpassningsförmåga:Anpassning är tillgänglig för utomhus IP54 skyddsklassning, anti-kondens temperaturkontrollsystem och anti-korrosionsbeläggningar för kustområden, för att anpassa sig till komplexa driftsförhållanden som hög temperatur, hög luftfuktighet och hög höjd.

Kompletta stödlösningar:Deyan Electric kan leverera fristående ringhuvudenheter, såväl som nyckelfärdiga lösningar av integrerade transformatorstationer som kombinerar RMU:er, transformatorer och lågspänningsskåp. One-stop-leverans minskar kommunikationskostnaderna för EPC-kunder som uppstår från flerpartsupphandling och samordning för driftsättning.

Intelligent uppgradering:FTU intelligenta terminaler är valfria för att realisera fellokalisering och fjärrövervakningsfunktioner, lämpliga för EPC-projekt av smarta distributionsnätverk och anslutning till nya energinät.

Slutsats

Val av spänningsnivå är det primära steget för definition av ring-huvudenhetsspecifikation. Felaktigt val kan utlösa allvarliga risker som misslyckad nätacceptans, överbelastning av utrustning och projektförseningar. Med ett professionellt tekniskt team inom elteknik kan Zhejiang Deyan Electric Co., Ltd. leverera spänningsvalstjänster för ring-huvudenhet och design av primärt schema baserat på EPC-projektritningar och lokala nätspecifikationer. ODM-anpassning stöds för att leverera stabila och pålitliga medelspänningskraftdistributionslösningar för globala distributions-EPC-projekt.
