Vad händer om du använder ett lågspänningsställverk istället för ett mellanspänningsställverk?

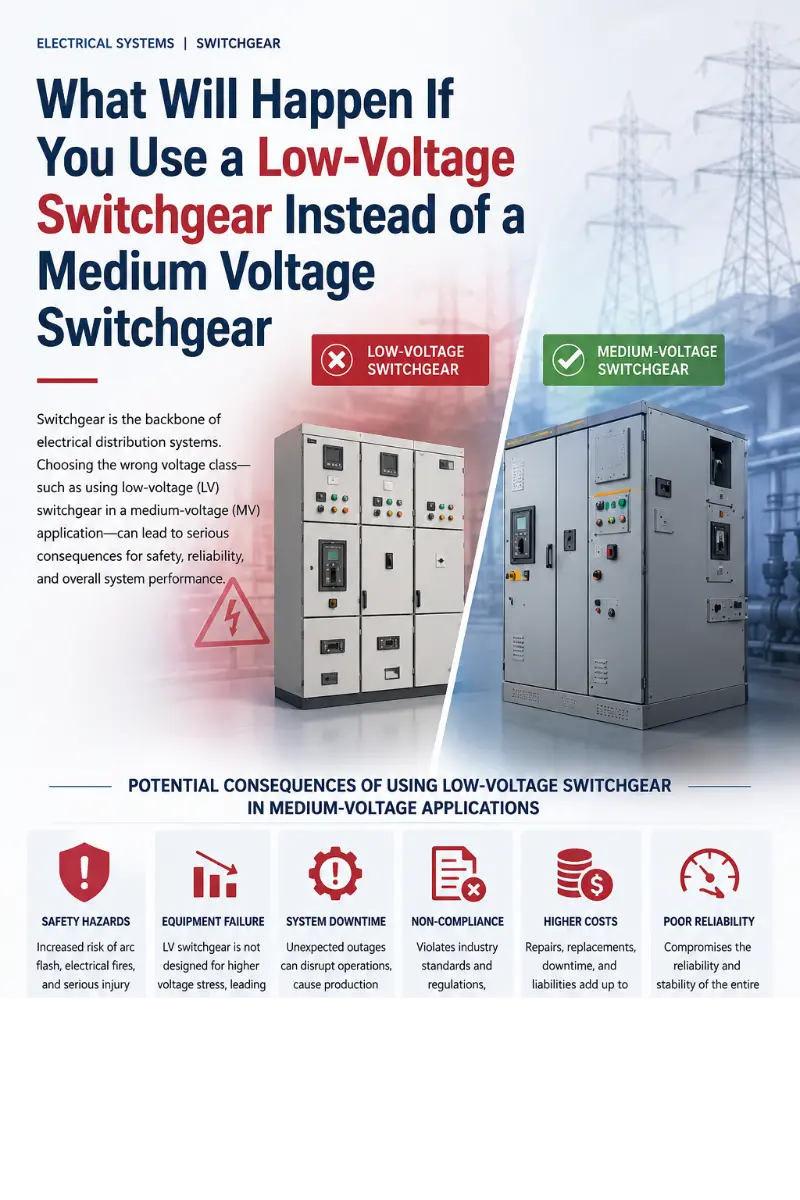

I elektriska kraftsystem,lågspänningsställverk (LV).ochmellanspänningsställverk (MV).är designade för helt olika spänningsområden, applikationer och säkerhetsstandarder. LV-ställverk fungerar vanligtvis vid spänningar upp till 1 000 V AC, medan MV-ställverk täcker varierar från 3 kV till 36 kV (eller upp till 38 kV i vissa standarder). Att använda ett LV-ställverk i stället för ett MV-ställverk är inte bara ett fel i specifikationen – det är ett farligt brott mot eltekniska principer. Nedan följer en detaljerad analys av vad som skulle hända i ett sådant scenario.

1. Omedelbart dielektriskt haveri (isolationsfel)

Den mest omedelbara och katastrofala konsekvensen skulle vara isoleringsbrott. LV-ställverk är utformat med spelrum (luftspalter) och krypavstånd lämpliga för endast upp till 1 000V. När den utsätts för medelspänning (t.ex. 11kV eller 33kV), skulle luften mellan samlingsskenor, anslutningar och höljet joniseras och blixtra över. Resultatet är en våldsam intern ljusbågsblixt, vilket sannolikt leder till en explosion av ställverket.

2. Ljusbågs- och brandrisk

Mellanspänningsfel frigör betydligt högre energi än lågspänningsfel. LV-ställverk saknar ljusbågssläckande kammare, ljusbågsrännor och tryckavlastningsmekanismer som finns i MV-ställverk (som SF6-gas eller vakuumbrytare). När en ljusbåge uppstår i LV-ställverk vid MV-nivåer, kan ljusbågstemperaturerna överstiga 10 000°C, vilket förångar koppar och stål. Tryckvågor kan blåsa bort dörrar från inhägnader och skada närliggande personal. Smält metall och joniserade gaser kan antända omgivande material. Resultatet är en högriskbrand och explosion, ofta med ödesdigra konsekvenser för operatörerna.

3. Fullständig förstörelse av effektbrytare

LV-brytare (t.ex. brytare i formgjuten hölje eller luft) har en nominell brytkapacitet (Icu) för lågspänningsfel, men de är inte konstruerade för att avbryta medelspänningsfelströmmar. När ett MV-fel uppstår kan brytarkontakterna svetsas samman på grund av otillräckligt kontakttryck och bågavbrottsförmåga. Bågen kanske inte släcks vid naturlig ström nollgenomgång, vilket leder till ihållande ljusbåge. Brytarhuset kan splittras på grund av inre ljusbågstryck. Följaktligen misslyckas strömbrytaren att åtgärda felet, och uppströms MV-skyddet (t.ex. en matarbrytare vid transformatorstationen) måste lösa ut - men då har LV-ställverket redan förstörts.

4. Förlust av elektrisk säkerhet och personalrisk

Mellanspänningsställverk innehåller obligatoriska säkerhetsfunktioner som LV-ställverk inte har, inklusive jordningsbrytare för säker jordning av kablar efter isolering, spänningsnärvaroindikatorer och slutare över fasta kontakter, förreglingar för att förhindra åtkomst till spänningsförande delar (som Castell- eller solenoidförreglingar) och fjärrstyrning med bågblixtdämpande system. Utan dessa funktioner möter operatörer som försöker underhålla eller isolera en MV-krets inuti en LV-panel omedelbar fara på grund av steg- och beröringspotentialer, kapacitiva laddningar och icke-innesluten ljusbågsblixt. Resultatet är allvarliga skador eller dödsfall för elektrisk personal.

5. Överhettning och Thermal Runaway

MV-ställverk är utformat för att hantera högre kontinuerliga strömmar och korttidsmotstå strömmar (t.ex. 25kA i 1 till 3 sekunder). LV-skenor och anslutningar är mindre och har lägre termisk massa. Under MV-förhållanden kan även normal belastningsström orsaka för hög uppvärmning på grund av underdimensionerade samlingsskenor. Under ett fel skulle I²t-energin smälta kopparskenor och isolering nästan omedelbart. Detta leder till isolationssmältning, fas-till-fas kortslutningar och kaskadfel.

6. Otillförlitlig skyddskoordinering

LV-skyddsreläer (ofta integrerade i brytare) har enkla utlösningskurvor och begränsad kommunikation. MV-system kräver sofistikerade skyddsreläer med funktioner som differentialskydd, riktad överström, avståndsskydd (impedans) och skydd mot brytarfel. Ett LV-ställverk anslutet till en MV-källa skulle inte ha något sätt att skilja mellan en mindre överbelastning och ett större fel. Resultatet är störande snubbel - eller ännu värre, ingen snubbling alls. I slutändan kan hela uppströmsströmbrytaren för transformatorstationen lösa ut, vilket orsakar ett omfattande strömavbrott.

7. Brott mot elektriska koder och standarder

Att använda LV-ställverk på en MV-krets bryter mot nästan alla större elektriska koder, inklusive IEC 61439 (LV-enheter) kontra IEC 62271-200 (MV-metallslutna ställverk), NEC (NFPA 70) artiklarna 240 och 490, och IEEE C37.202 för MV-brytare. Detta resulterar i juridiskt ansvar, ogiltigförklaring av försäkringen och potentiella åtal för brottslig vårdslöshet i händelse av en olycka.

8. Skador på nedströmsutrustning

Även om LV-ställverket överlevde under en kort tid - vilket är extremt osannolikt - skulle spänningstransformationen vara fel. MV-system levererar ofta nedtrappade transformatorer. Att placera ett LV-ställverk uppströms om en MV/LV-transformator är fysiskt omöjligt eftersom LV-ställverkets isolering skulle misslyckas innan det når transformatorns primärsida, och transformatorns inkopplingsström skulle lösa ut eller förstöra LV-brytare. Resultatet är förlust av alla nedströmslaster och potentiella transformatorskador.

Slutsats – varför detta aldrig får göras

För att sammanfatta är lågspänningsställverk klassade för spänningar upp till 1kV, medan mellanspänningsställverk är konstruerade för 3kV till 36kV. LV-ställverk förlitar sig på luftsläckning med begränsad ljusbågsavbrottsförmåga, medan MV-ställverk använder vakuum eller SF6 för tillförlitlig ljusbågssläckning. Brytkapaciteten hos LV-brytare är otillräcklig för MV-felströmmar, vilket leder till svetsade kontakter och explosion. Säkerhetsfunktioner i LV-ställverk är grundläggande, medan MV-ställverk inkluderar jordningsbrytare, jalusier och förreglingar för att förhindra dödlig stöt. Slutligen uppfyller LV-ställverk IEC 61439, medan MV-ställverk måste uppfylla IEC 62271-200 – en standard som LV-utrustning inte kan uppfylla.

Slutligt svar:Användning av ett lågspänningsställverk istället för ett mellanspänningsställverk kommer att resultera i omedelbart isolationsfel, våldsam ljusbågsexplosion, förstörelse av utrustning, extrem risk för dödlig skada på personal och fullständigt brott mot elektriska säkerhetskoder. Det är aldrig tillåtet under några omständigheter. Om ett mellanspänningsställverk krävs, är den enda korrekta lösningen att använda korrekt klassade MV-ställverk som är designade, testade och certifierade för den spänningsklassen.
