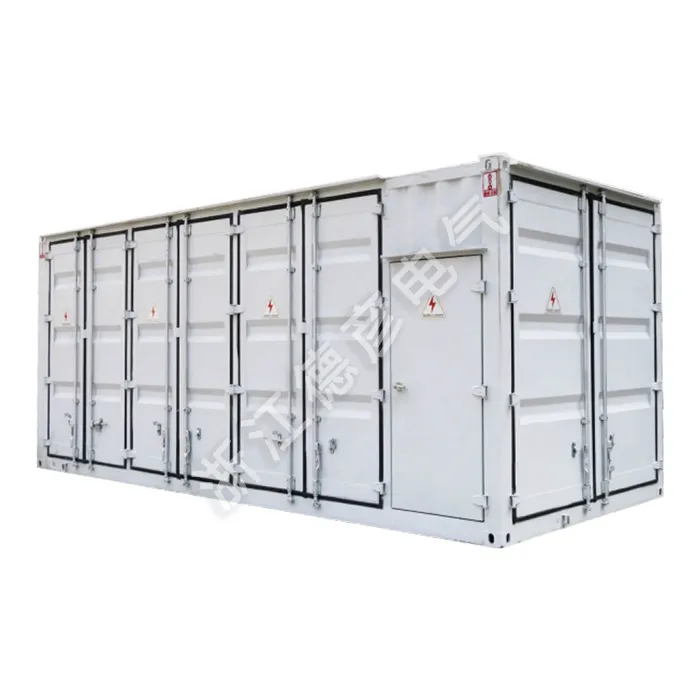

Prefabricerad substation av kabintyp

Deyan Electric är en professionell leverantör med rik tillverkningserfarenhet av industriella elektriska apparater. Den prefabricerade transformatorstationen av hytttyp är en kompakt, helt integrerad kraftlösning designad för 40,5 kV spänningsklass. Denna robusta, väderbeständiga enhet kombinerar högspänningsställverk, transformator och lågspänningsdistribution i en enda, förmonterad kapsling. Den säkerställer tillförlitlig prestanda, ökad säkerhet och är idealisk för snabb driftsättning i industri-, gruv- och allmännyttiga tillämpningar som kräver robust mellanspänningsdistribution.

Skicka förfrågan

Produktbeskrivning

Den prefabricerade transformatorstationen av kabintyp har använts i stor utsträckning utomlands sedan 1980-talet, med exempel inklusive helt modulära 33kV transformatorstationer i USA, 66kV transformatorstationer i Japan och ABB:s containerskåp som används i stor utsträckning i Mellanöstern.

I Kina är 35kV och 10kV box-typ transformatorstationer vanligtvis utplacerade, tillsammans med containeriserade SVG, DC avisningssystem och modulära PV-växelriktare. 2013 initierade State Grid Corporation demonstrationer av smarta transformatorstationer enligt principen om "standardiserad design, fabriksproduktion, modulär konstruktion och mekaniserad installation", och ersatte traditionella byggnader med prefabricerade moduler. Projekt som Chongqing Dashishi 220kV och Hubei Future City 110kV AIS transformatorstationer exemplifierar detta tillvägagångssätt.

Dessa utvecklingar av den prefabricerade transformatorstationen av hytttyp har samlat på sig värdefull erfarenhet och drivit innovation inom hushållsutrustningstillverkning. Vårt företag är specialiserat på att designa och producera en rad containeriserade lösningar, inklusive funktionella utrustningskapslingar, modulbyggnader, standard- och speciella logistikcontainrar, såväl som relaterade komponenter och tillbehör.

Produktparameter ( Specifikation )

Kategori	Parameter	Typiskt värde/specifikation
Högspänningssida (HV).	Märkspänning	40,5 kV
	Bedömd frekvens	50 Hz / 60 Hz
	Märkström	1250 A, 1600 A, 2000 A (eller anpassad)
	Klassad korttidsmotståndsström	25 kA/4 s
	Blixtimpuls tål spänning	185 kV
	Strömfrekvens tål spänning	95 kV / 1 min
Transformator	Nominell kapacitet	1000 kVA - 10000 kVA (anpassningsbar)
	Spänningsförhållande	35 kV ± 2×2,5 % / 10,5 kV (eller 0,4 kV)
	Lindningsanslutning	Dyn11 (vanlig)
	Typ	Oljenedsänkt eller torrtyp
Lågspänning (LV) sida	Märkspänning	0,4 kV / 0,69 kV
	Märkström (huvudsamlingsskena)	Upp till 5000 A
	Klassad korttidsmotståndsström	50 kA/1 s
	Inkommande/Utgående brytare	ACB / MCCB
Kabinhölje	Strukturera	Prefabricerat modulärt stål
	Skyddsgrad (IP-kod)	IP43 eller högre
	Termisk hantering	Naturlig ventilation, forcerad ventilation eller luftkonditionering
	Livslängd	> 30 år
Standarder och säkerhet	Tillämpliga standarder	IEC 62271, GB/T 17467, etc.
Standarder och säkerhet	Brandprestanda	Flamskyddande material & brandsäkra skiljeväggar

Produktfunktion och applikation

Integrerad "Plug-and-Play"-design

Robust och väderbeständig kabinhölje

Förbättrad säkerhet med segregerade fack

Optimerad för enkelt underhåll och flexibilitet

Fabrikstestad för garanterad tillförlitlighet
