Ringhuvudenhet eller transformatorstation av boxtyp: Vilket behöver ditt projekt?

I 10-35kV distributionsprojekt nämns ofta ringhuvudenheten (RMU) och transformatorstationen av boxtyp i samma designgranskning. Eftersom båda är kompakta och båda är fabriksbyggda, behandlas de ibland som konkurrerande alternativ. Det är de inte. Beslutet kommer ner till en fråga om noden du planerar: behöver den här punkten trappa ner spänningen och distribuera lågspänningseffekt, eller behöver den bara byta, sektionsförse och ansluta linjer?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), som tillverkar båda produktlinjerna, anger den praktiska gränsen nedan.

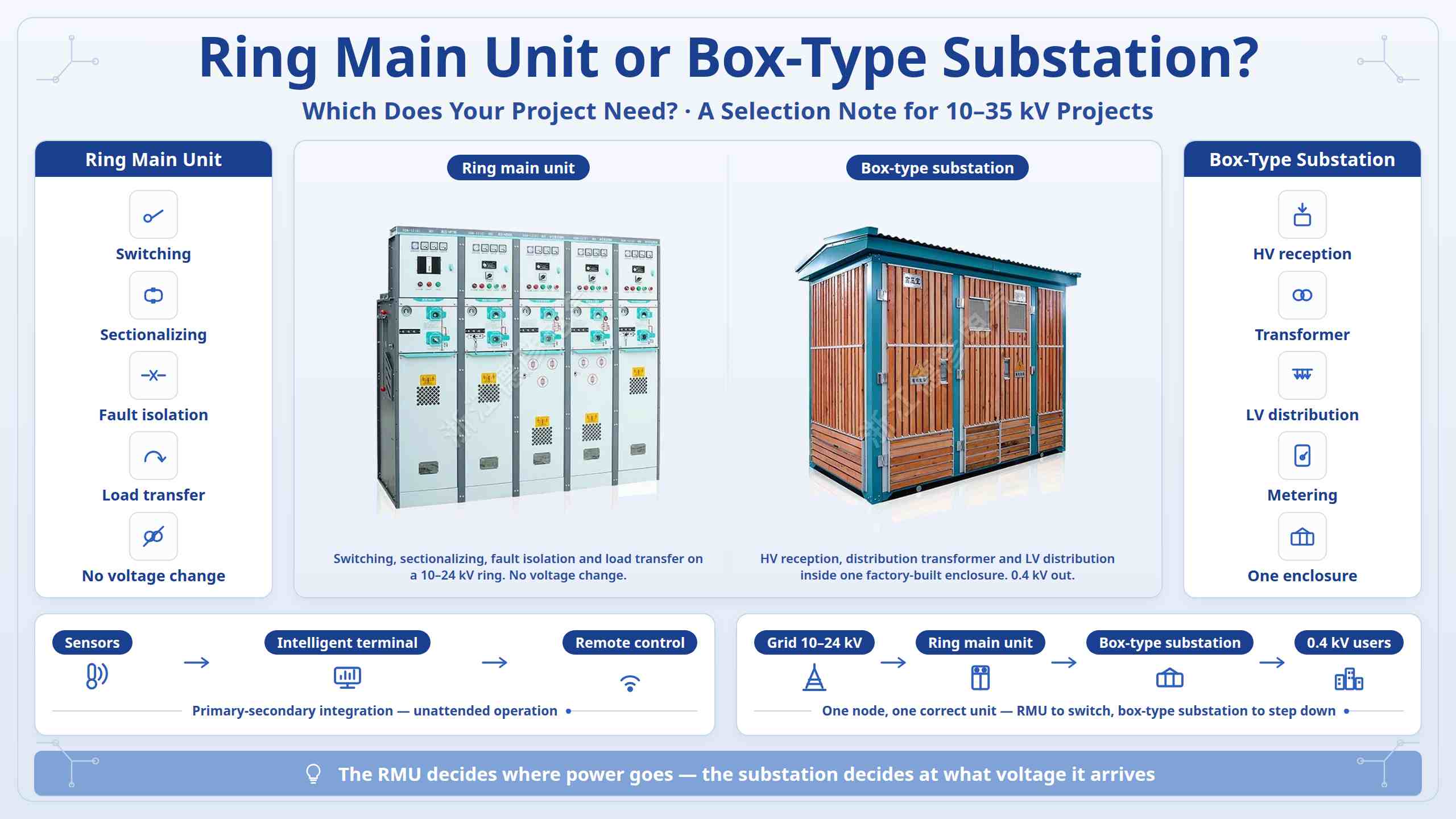

I. Två olika jobb

En ringhuvudenhet är metallkapslade ställverk som används i 10-24kV mellanspänningsringnät. Dess interna komponenter är lastbrytare, jordningsbrytare och säkringar. Den utför omkoppling, linjesektionering, felisolering och lastöverföring, så att ett fel på en kabelsektion kan brytas utan att avbryta matningen till resten av ringen. Den ändrar inte spänningen.

En transformatorstation av boxtyp integrerar högspänningskraftmottagning, en distributionstransformator och lågspänningskraftdistribution – tillsammans med mätning och kapsling – i en helt sluten, rörlig stålkonstruktion. Den är prefabricerad i fabrik, levererad som en hel enhet, och dess effekt är lågspänningskraft för slutanvändare.

På en rad: en RMU bestämmer var makten går; en transformatorstation av boxtyp bestämmer vid vilken spänning den kommer och hur den fördelas.

II. Matcha modellen till ditt scenario

Stadskabelrenovering med dubbel strömringförsörjning och ingen lokal nedtrappning kräver en RMU. Lastpunkter som behöver 0,4 kV utgående kraft - bostadskvarter, verkstäder, kommersiella zoner, laddstationer - kräver en transformatorstation av boxtyp. Utomhus, trånga, fuktiga eller dammiga platser gynnar en gasisolerad RMU, vars förseglade tank motstår kondens, damm och saltdimma med mycket mindre inspektion. Solceller, lagrings- och laddningshögprojekt använder båda: transformatorstationer och nätanslutna skåp hanterar konvertering och nätanslutning, medan gasisolerade RMU:er hanterar insamling och växling inom ett kontrollerat fotavtryck.

III. I de flesta projekt arbetar de tillsammans

Inuti många transformatorstationer av boxtyp är inkommande och utgående högspänningsenheter själva ringhuvudenheter med lastbrytare. RMU är omkopplingskomponenten; transformatorstationen är höljet som lägger till transformation och lågspänningsfördelning runt den. Gränsen är därför praktisk snarare än konkurrenskraftig — om en nod bara växlar och sektionaliserar, specificera en RMU; om den också måste avveckla och distribuera, ange en understation av boxtyp; och om den stationen också utgör en del av ett ringnät, specificeras de två tillsammans. Den nuvarande mainstream-riktningen för båda är primär-sekundär integration: sensorer och övervakningsenheter inuti skåpet, matchade med en extern intelligent distributionsterminal, som möjliggör realtidsuppladdning av data, automatisk fellokalisering och isolering, fjärrstyrning av omkoppling och obevakad drift.

IV. Vad du ska verifiera innan du bekräftar modellen

Fastställ först om nätverket är en radiell ring eller en ring med dubbla krafter – detta enbart avgör om en RMU behövs. Verifiera sedan märkspänning (10/24/35kV), märkström och kortslutningsbrytström med samordnade skyddsinställningar; platsförhållanden inklusive utrymme, fuktighet, damm, saltdimma och skyddsklass, med explosionssäker utrustning enligt GB 50058 där så krävs; och belastningskrav såsom transformatorkapacitet, utgående kretsar och eventuell flytt. Väg den första kostnaden mot livscykelkostnaden: luftisolerad utrustning passar torra inomhusplatser med dedikerad underhållspersonal, medan gasisolerad utrustning kostar mer i förväg men minskar underhållet på utomhus eller svårinspekterade platser.
