Vad gör AC metallkapslade huvudställverk pålitligt för modern kraftdistribution?

AC metallkapslade huvudställverkär en kompakt distributionslösning för mellanspänning utformad för att förbättra strömkontinuiteten, driftsäkerheten, felisoleringen och installationseffektiviteten. Genom att kombinera kopplings-, skydds-, isolerings- och jordningsfunktioner inuti en metallkapsling är den här utrustningen särskilt lämplig för stadsdistributionsnät, industrianläggningar, kommersiella byggnader, infrastrukturprojekt och tillämpningar för förnybar energi. Den här guiden förklarar dess struktur, funktionsprincip, viktiga tekniska parametrar, säkerhetsfunktioner, applikationsscenarier och praktiska överväganden för att välja rätt konfiguration.

Innehållsförteckning

• 1. Förstå AC Metal-Enclosed Ring Main Switchgear
• 2. Varför är det viktigt i mellanspänningsdistribution?
• 3. Hur är ställverket uppbyggt?
  • Omkopplings- och skyddskomponenter
  • Kabel- och anslutningsfack
  • Metallkapsling och säkerhetsdesign
• 4. Hur fungerar ett ringhuvudsystem?
• 5. Vilka tekniska parametrar betyder mest?
• 6. Viktiga fördelar för kraftdistributionsprojekt
• 7. Var används det ofta?
• 8. Vad bör köpare kontrollera innan de beställer?
• 9. Installation, drift och underhåll
• 10. Luftisolerade och gasisolerade konfigurationer
• 11. Vanliga frågor
• 12. Slutsats

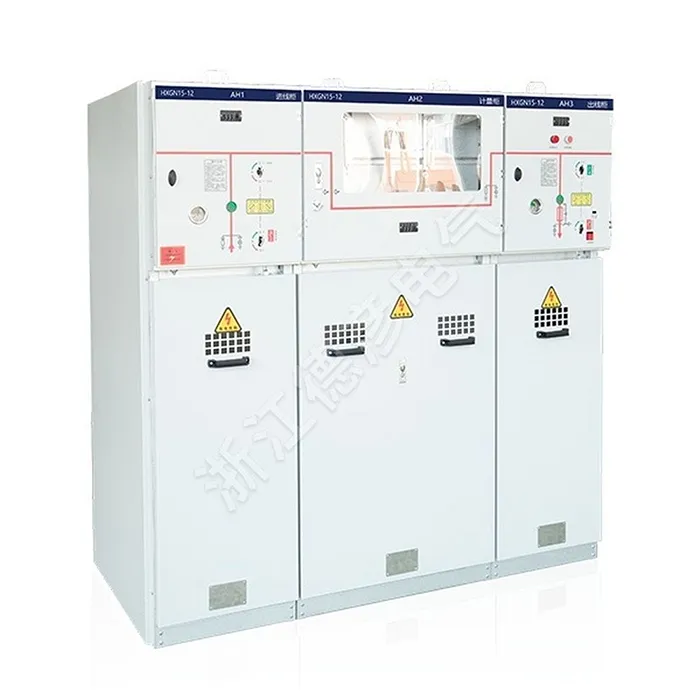

1. Förstå AC Metal-Enclosed Ring Main Switchgear

AC metallomsluten ringhuvudställverk är en mellanspännings elektrisk distributionsenhet utformad för att ta emot, distribuera, byta, isolera och skydda elektrisk kraft inom ett ring- eller radiellt distributionsnätverk. Den placerar relevant omkopplings- och skyddsutrustning inuti ett jordat metallhölje, vilket skapar en kompakt och organiserad lösning för medelspänningstillämpningar.

Enligt IEC 62271-200 täcker AC metallkapslade ställverk och kontrollutrustning utrustning med märkspänningar över 1 kV och upp till och inklusive 52 kV. Ringhuvudenheter är en praktisk form av denna utrustning och är allmänt förknippad med mellanspänningskabeldistributionssystem.

Termen "ringhuvud" beskriver nätverksarrangemanget snarare än bara själva skåpet. I ett typiskt ringnät kan ström nå en distributionspunkt från två håll. Om det uppstår ett fel på en kabelsektion kan den berörda sektionen isoleras medan det återstående nätet fortsätter att ta emot ström via den alternativa vägen.

För projektägare tar denna arkitektur upp en av de viktigaste distributionsutmaningarna: bibehålla elektrisk service samtidigt som utrustningens storlek, driftskomplexitet och säkerhetsrisker kontrolleras.

2. Varför är det viktigt i mellanspänningsdistribution?

Moderna kraftnät måste hantera ökande belastningar med bibehållen pålitlig service. Industrianläggningar, kommersiella komplex, sjukhus, transportanläggningar, datacenter och anläggningar för förnybar energi kan inte alltid tolerera långvariga strömavbrott.

Ett korrekt konstruerat ringhuvudsystem ger flera fördelar:

• Leveranskontinuitet:En ringkonfiguration kan ge en alternativ kraftväg efter ett isolerat fel.
• Felisolering:Operatörer kan koppla bort den berörda sektionen utan att onödigtvis stänga av hela distributionsnätet.
• Kompakt installation:Integrerad omkopplingsutrustning minskar fotavtrycket jämfört med vissa konventionella arrangemang.
• Driftsäkerhet:Metallkapslingar, jordningsarrangemang, förreglingar och positionsindikering hjälper till att minska operativa risker.
• Flexibel konfiguration:Olika kombinationer av lastbrytare, brytare, säkringar, strömtransformatorer, spänningstransformatorer och jordningsbrytare kan utformas enligt projektets krav.

Dessa egenskaper gör ringhuvudställverk särskilt värdefullt där utrymmet är begränsat och kontinuitet i elservicen är en stor designprioritet.

3. Hur är ställverket uppbyggt?

Även om konfigurationer varierar beroende på tillverkare och spänningsklass, integrerar en typisk AC metallkapslad huvudkopplingsenhet flera funktionella sektioner. Att förstå dessa avsnitt hjälper köpare att utvärdera tekniska förslag mer exakt.

Omkopplings- och skyddskomponenter

Omkopplingssektionen kan innefatta lastbrytare, vakuumbrytare, säkringsbrytarkombinationer, frånskiljare och jordningsbrytare. Lämpligt arrangemang beror på om utrustningen i första hand är avsedd för mataromkoppling, transformatorskydd, felavbrott eller en kombination av dessa funktioner.

En lastbrytare är i allmänhet avsedd för att växla normal lastström, medan en strömbrytare ger mer omfattande felavbrottsförmåga. Där säkringar används kan kombinationen av switch-säkring ge transformator- och matarskydd inom ett lämpligt tillämpningsområde.

Av denna anledning bör köpare aldrig utvärdera skåpet enbart efter dess märkström. Den fullständiga skyddsfilosofin måste motsvara transformatorn, mataren, kabeln och uppströms/nedströms skyddssystem.

Kabel- och anslutningsfack

Kabelfacket tillhandahåller gränssnittet mellan ställverket och det externa mellanspänningsnätet. Beroende på design kan den innehålla kabelavslutningar, jordningsbrytare, strömtransformatorer, spänningstransformatorer, överspänningsskyddskomponenter eller andra tillbehör.

Korrekt kabelkompatibilitet är viktigt. Erforderlig kabelstorlek, avslutningstyp, isoleringsnivå, fasavstånd och installationsmetod bör bekräftas innan utrustningen tillverkas.

Metallkapsling och säkerhetsdesign

Metallhöljet separerar strömförsedda komponenter från den omgivande miljön och skapar en definierad mekanisk struktur för den interna utrustningen. En korrekt uppdelning kan också bidra till att begränsa konsekvenserna av interna fel.

Förreglingsmekanismer är en annan viktig egenskap. Mekaniska eller elektriska förreglingar kan hjälpa till att förhindra osäkra driftsekvenser, som att stänga en jordningsbrytare medan en strömförsörjd krets förblir ansluten.

För installationer med högre risk bör intern ljusbågsklassificering och tryckavlastningsarrangemang betraktas som en del av den övergripande säkerhetsdesignen. Vissa kommersiellt tillgängliga RMU-system specificerar intern bågeprestanda enligt definierade testförhållanden, vilket visar varför den exakta klassificeringen bör verifieras snarare än antas.

4. Hur fungerar ett ringhuvudsystem?

Den grundläggande driftprincipen är okomplicerad. Flera distributionspunkter är anslutna via ett loopat mellanspänningsnät. Varje ringhuvudenhet styr en del av nätverket och kan tillhandahålla en anslutning till en transformator eller nedströmslast.

Under normal drift kan nätverket arbeta med en definierad öppen punkt eller annan konfiguration som godkänts av ett verktyg. Om ett kabelfel uppstår kan operatörer eller ett automatiskt skyddssystem identifiera och isolera den berörda sektionen. De friska delarna av nätverket kan sedan förbli spänningssatta från den tillgängliga matningsvägen.

Detta arrangemang betyder inte att varje ring automatiskt ger oavbruten ström. Den faktiska kontinuiteten beror på nätverksdesign, skyddskoordinering, växlingsprocedurer, automatisering, redundans och driftkrav.

Av denna anledning är kvaliteten på det övergripande distributionssystemet lika viktigt som själva ställverket.

5. Vilka tekniska parametrar betyder mest?

Att välja utrustning baserad enbart på spänning och ström kan skapa allvarliga projektproblem. En fullständig teknisk specifikation bör ta hänsyn till elektriska, mekaniska, miljömässiga och säkerhetsparametrar.

IEC 62271-200 är särskilt relevant eftersom den fastställer krav för AC metallkapslade ställverk och kontrollenheter inom dess specificerade spänningsområde. Andra standarder kan gälla för enskilda komponenter, inklusive högspänningsbrytare, strömbrytare, säkringskombinationer, frånskiljare och jordningsbrytare.

6. Viktiga fördelar för kraftdistributionsprojekt

Kompakt fotavtryck

Ringhuvudställverk är konstruerat för att kombinera flera distributionsfunktioner i ett relativt kompakt arrangemang. Detta är särskilt användbart i urbana transformatorstationer, kommersiella byggnader, industrianläggningar och infrastrukturprojekt där golvytan är dyr.

Förbättrad operativ flexibilitet

Flera omkopplingsfunktioner gör det möjligt för operatörer att isolera utvalda matare, transformatorer eller kabelsektioner enligt nätverkets driftplan. Detta kan förenkla underhåll och felhanteringsprocedurer.

Förbättrat personalskydd

Metallkapslingar, jordningssystem, förreglingar, avdelningar och lämpliga bågprestandaklassificeringar kan skapa flera skyddslager. Dessa egenskaper måste dock verifieras mot den faktiska produkttestdokumentationen.

Minskad distributionskomplexitet

En korrekt konfigurerad RMU kan integrera mataromkoppling och transformatorskydd i ett standardiserat paket. Detta kan förenkla konstruktion, transport, installation och driftsättning jämfört med att montera flera separata komponenter.

Lämplig för modern infrastruktur

Samma grundläggande arkitektur kan stödja konventionell distribution av allmännyttiga tjänster såväl som industriella, kommersiella, förnybara energikällor, transporter och andra medelspänningstillämpningar.

7. Var används det ofta?

AC metallkapslade ringhuvudställverk är lämpliga för ett brett utbud av mellanspänningsdistributionsmiljöer.

• Stadsströmfördelning:Kompakta transformatorstationer och underjordiska kabelnät.
• Industrianläggningar:Fabriker, bearbetningsanläggningar, lager och tillverkningsanläggningar.
• Kommersiella byggnader:Köpcentrum, kontorskomplex, hotell och stora kommersiella byggnader.
• Offentlig infrastruktur:Flygplatser, järnvägsanläggningar, sjukhus, tunnlar och kommunala projekt.
• Förnybar energi:Sol- och vindkraftsinsamling och distributionssystem.
• Bostadsutveckling:Mellanspänningsdistribution för stora samhällen och bostadsprojekt.
• Transformatorstationer:Inkommande och utgående matarhantering och transformatorskydd.

Kommersiella och industriella projekt prioriterar ofta kompakta dimensioner, pålitlig omkoppling, enkelt underhåll och tydlig skyddskoordination. Projekt med förnybar energi kan lägga ytterligare tonvikt på fjärrdrift, miljömotstånd, övervakning och automatisering.

8. Vad bör köpare kontrollera innan de beställer?

Att köpa mellanspänningsställverk är ett tekniskt beslut snarare än bara en prisjämförelse. Innan du lägger en beställning bör projektingenjörer och inköpsteam förbereda ett detaljerat tekniskt schema.

1. Bekräfta systemspänningen.Verifiera nominella och maximala driftsspänningskrav.
2. Beräkna belastningsströmmen.Välj inte endast märkström från transformatorns märkskylt utan att ta hänsyn till faktiska driftsförhållanden.
3. Bestäm kortslutningsnivån.Ställverkets korttids- och toppbeständighet ska motsvara nätfelsberäkningen.
4. Definiera skyddsmetoden.Bestäm om projektet behöver lastbrytare, vakuumbrytare, säkringar eller en kombination.
5. Kontrollera kabelkraven.Kabeltyp, avslutning, ledarstorlek och tillgängligt installationsutrymme bör bekräftas.
6. Se över förreglingskraven.Verifiera den nödvändiga driftsekvensen och säkerhetslogiken.
7. Bekräfta miljöförhållandena.Tänk på temperatur, höjd, luftfuktighet, föroreningsnivå, seismiska förhållanden och installationsmiljö.
8. Begär testdokumentation.Be om tillämpliga typprovningsrapporter, rutintestprotokoll, certifikat, ritningar och tekniska datablad.
9. Kontrollera åtkomst till underhåll.Se till att operatörer säkert kan inspektera, använda, testa och underhålla utrustningen.
10. Utvärdera framtida expansion.Om ytterligare matare kan behövas, diskutera modularitet och reservkapacitet före tillverkning.

En tydlig teknisk specifikation i början av projektet kan avsevärt minska offertmissförstånd, omkonstruktionsarbete, leveransförseningar och idrifttagningsproblem.

9. Installation, drift och underhåll

Även väldesignade ställverk kräver korrekt installation och drift. Installationen ska följa tillverkarens godkända ritningar och gällande elektriska föreskrifter. Kabelavslutningskvaliteten är särskilt viktig eftersom dålig terminering kan skapa lokal elektrisk stress, överhettning eller isoleringsfel.

Före spänningssättning bör projektteam verifiera mekanisk funktion, elektriska förreglingar, jordningskontinuitet, kabelanslutningar, skyddsinställningar, hjälpkretsar, indikeringssystem och andra relevanta funktioner.

Rutinunderhåll bör baseras på tillverkarens instruktioner och den faktiska driftsmiljön. Inspektionsintervallen kan behöva justeras för starkt förorenade platser, hög luftfuktighet, frekventa byten eller krävande industriella förhållanden.

För intelligenta distributionssystem kan även valfria övervaknings- och fjärrkontrollfunktioner övervägas. Dessa funktioner kan förbättra operativ synlighet och stödja snabbare svar på onormala förhållanden när de är korrekt integrerade med webbplatsens kontrollarkitektur.

10. Luftisolerade och gasisolerade konfigurationer

Ringhuvudställverk kan utformas kring olika isoleringstekniker. Luftisolerade konfigurationer använder luft som det primära isoleringsmediet, medan gasisolerade konstruktioner placerar kritiska komponenter i en sluten isolerande miljö. Solidisolerade lösningar finns även i vissa produktsortiment.

Den bästa konfigurationen beror på projektmiljön snarare än en universell "bästa" teknik. Köpare bör utvärdera utrymme, underhållsfilosofi, miljökrav, livscykelöverväganden, lokala bestämmelser och tillverkarens tillgängliga testbevis.

11. Vanliga frågor

Vad är AC metallkapslade huvudställverk?

Det är ett mellanspänningsställverk som är inneslutet i ett metallhölje och designat främst för omkoppling, isolering, skydd och distribution inom ring- eller radiella kraftnät.

Vilket spänningsområde förknippas vanligtvis med ringhuvudställverk?

Många kommersiella RMU-produkter är designade för mellanspänningsnät som 11 kV, 12 kV eller 24 kV system, medan andra konfigurationer kan täcka ytterligare spänningsklasser. Rätt betyg måste alltid matchas till projektnätverket.

Förhindrar en ringhuvudenhet strömavbrott?

Ingen utrustning kan eliminera varje avbrott. Ett ringarrangemang kan emellertid förbättra matningskontinuiteten genom att tillåta en felaktig sektion att isoleras medan friska sektioner kan förbli strömförande genom en alternativ matningsväg.

Vad är skillnaden mellan en lastbrytare och en strömbrytare?

En lastbrytare är i första hand avsedd att koppla om normal lastström inom dess specificerade förmåga. En strömbrytare är utformad för att bryta felströmmar samt utföra normala kopplingsuppgifter inom dess nominella prestanda. Skyddsschemat bör avgöra vilken enhet som är lämplig.

Varför är IEC 62271-200 viktig?

IEC 62271-200 specificerar krav för AC metallkapslade ställverk och manöverdon för märkspänningar över 1 kV och upp till och med 52 kV. Det ger en viktig referens för att utvärdera konstruktion, testning och prestanda för tillämplig utrustning.

Kan ringhuvudställverk användas utomhus?

Ja, utomhusversioner kan utformas med lämpligt kapslingsskydd och miljöbeständighet. Utomhusinstallation kräver dock särskild hänsyn till fukt, temperatur, damm, korrosion, solexponering och platsförhållanden.

Vilka dokument ska en köpare begära från tillverkaren?

Beroende på projektet kan användbar dokumentation inkludera ett tekniskt datablad, enkelradsdiagram, allmän arrangemang, kopplingsschema, typtestdokumentation, rutintestprotokoll, installationsmanual, bruksanvisning och tillämpliga certifikat.

Hur kan man välja rätt ringhuvudställverk?

Börja med nätverksspänning, kontinuerlig ström, felnivå, skyddsfilosofi, kabelkonfiguration, isoleringskrav, miljöförhållanden, installationsutrymme, säkerhetskrav och tillämpliga standarder. Dessa parametrar bör sedan matchas med tillverkarens testade produktkonfiguration.

12. Slutsats

AC metallkapslade huvudströmställverk spelar en viktig roll i modern mellanspänningsdistribution eftersom det kombinerar kompakt konstruktion, kontrollerad omkoppling, felisolering, jordning och skyddsfunktioner i en integrerad sammansättning. Dess värde är särskilt uppenbart i nätverk där kontinuitet i leveransen, begränsat installationsutrymme, driftsäkerhet och förenklad distributionsarkitektur är viktiga.

För ingenjörer och inköpsteam är det mest tillförlitliga tillvägagångssättet att välja utrustning enligt det kompletta elsystemet snarare än att fokusera på en specifikation som märkström eller skåpstorlek. Spänningsnivå, felström, isoleringskoordinering, skyddsstrategi, miljöförhållanden, intern ljusbågsprestanda, kabelarrangemang, förregling, testning och framtida expansion bör alla övervägas tillsammans.
