Inverter för tråddragningsmaskin

Deyan Electric är en professionell industriell elleverantör som tillhandahåller pålitliga lösningar och bra prisfördelar, som täcker europeiska och amerikanska marknader. Dess LNC860L växelriktare för tråddragningsmaskin har avancerad spänningskontroll och stabil kvalitet. Lämplig för bulkköp, den passar tråd- och kabelindustrin, vilket säkerställer stabil drift.

Skicka förfrågan

Produktbeskrivning

LNC860L-serien av frekvensomvandlare dedikerade till tråddragningsmaskiner har inte bara alla de högpresterande egenskaperna hos 8605-vektors frekvensomformare, utan kan också uppnå spänningskontroll med sluten slinga och spänningskontroll med öppen slinga, vilket uppfyller olika krav på lindning och avlindning. Den har en inbyggd matematisk modell för kontroll av spänningslindning och stöd automatisk beräkning av valsdiametern. Det kan användas i stor utsträckning inom industrier som tråd och kabel, metallfoliebearbetning, lindning, metalltråddragning och plasttråddragning. Denna växelriktare för tråddragningsmaskin är standard - utrustad med en 485-kommunikationsfunktion, och en bromsenhet är standard - utrustad för effekt på 22kW och lägre. Effektområde: 0,75kW-400kW-380V.

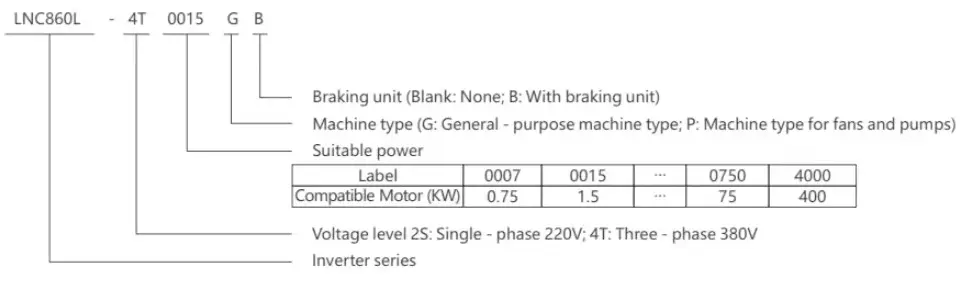

Modellens betydelse

LNC860L Inverter for Wire-Drawing Machine

Produktegenskaper

▲Högpresterande vektorkontroll, stort lågfrekvent vridmoment och stabil uteffekt

▲ Stöder olika kodare: ABZ inkrementell, U inkrementell och resolver

▲ Bred spänningsingång, automatisk utspänningsreglering (AR), ingen avstängning vid tillfällig strömförlust, med starkare anpassningsförmåga

▲ Stöder spänningskontroll med sluten slinga och spänningskontroll med öppen slinga

▲Inbyggd matematisk modell för spänningslindningskontroll, stöder automatisk beräkning av rulldiametern

▲Smidig start, stabil drift och konstant spänning

▲Automatisk tråd - brottdetektering, automatisk tröghetskompensation

▲ Kombination av lindning och avlindningssystem, kan dela DC-bussen, vilket sparar elektrisk energi

▲Inbyggd avancerad PID-algoritm, med snabb respons, stark anpassningsförmåga och enkel felsökning

▲16 - steghastighetskontroll, enkel PLC realiserar multifunktionell logikkontroll såsom timing, konstant - hastighet och riktning - inställning

▲Inbäddat RS485-kommunikationsgränssnitt stöder Modbus-protokoll

▲ Flera skyddsfunktioner: överspänning, överström, överbelastning, överhettning, etc

Namnskylt instruktioner

MODELL:	LNC860L-4T0037GB/4T0055PB
DRIVA:	3,7KW 9A/5,5KW 13A
INPUT:	3PH AC380V 50HZ/60HZ
PRODUKTION:	3PH ACOV-380V OHZ-400HZ
S.N:	Streckkod

Lista över maskintyper

Frekvensomvandlarmodell	Effektkapacitet (kVA)	Ingångsström (A)	Utström (A)	Tillämplig motor (KW)
Enfas strömförsörjning: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Trefas strömförsörjning: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Tekniska specifikationer

Punkt		Specifikation
Kontrollegenskaper	Utgångsfrekvens	0-500Hz
	Bärvågsfrekvens	0,8kHz~12kHz Bärfrekvensen kan justeras automatiskt enligt belastningsegenskaperna
	Utgångsfrekvensupplösning	0,01 Hz
	Kontrollläge	Vektorkontroll med öppen slinga (SVC) V/F-kontroll Vektorkontroll med sluten slinga (FVC)
	Vridmomentegenskaper	Med vridmomentkompensation och slirkompensation kan startmomentet nå 150 % vid 0,5 Hz
	Momentstyrningsnoggrannhet	±5 %(FVC)
	Åtgärdskriterium för förebyggande av stall	Ställ in som en procentandel av märkströmmen, från 20 % till 250 %
	Hastighetsregleringsområde	1:100(SVC) 1:1000(FVC)
	Hastighetsstabiliseringsnoggrannhet	±0,5 %(SVC) ±0,02 %(FVC)
	Överbelastningskapacitet	150 % av märkutgångsströmmen under en minut
	V/F-kurva	Fyra lägen: linjär; flerpunkts; fullständig V/f-separation; ofullständig V/f-separation
	Acceleration och retardationskurva	linjär eller S-kurva acceleration och retardation lägen; fyra accelerations- och retardationstider; tidsintervall för acceleration och retardation 0,1~6500,0s
	DC-bromsning	DC-bromsningsfrekvens:0,00Hz~maximal frekvens.Bromstid:0,0s~60,0s, strömvärde för bromsverkan:0,0%~100,0%
	Jogg kontroll	Joggfrekvensområde: 0,00Hz~maximal frekvens, joggacceleration och retardationstid 0,1s~6500,0s
	Enkel PLC, drift i flera steg	Upp till 16-stegs drift kan uppnås genom den inbyggda PLC eller kontrollterminaler
	Inbyggd PID	Det kan enkelt realisera process-control closed-loop styrsystemet
	Automatisk spänningsreglering (AVR)	När nätspänningen ändras kan den automatiskt bibehålla en konstant utspänning
	Snabb strömbegränsande funktion	Minimera överströmsfel i största utsträckning och skydda frekvensomformarens normala drift
Driftsegenskaper	Driftkommandokanal	Tre kanaler: ges av manöverpanelen, ges av kontrollterminalerna, ges av den seriella kommunikationsporten. Den kan växlas på olika sätt
	Frekvenskälla	Tio frekvenskällor: ges av panelratten, ges av manöverpanelen, ges av analog spänning, ges av analog ström, ges av RS485-kommunikation, som kan kopplas om på olika sätt
	Hjälpfrekvenskälla	Tio hjälpfrekvenskällor. Den kan flexibelt uppnå finjustering av hjälpfrekvens och frekvenssyntes
	Ingångsterminaler	Sex digitala ingångar, varav en kan användas som en höghastighetspulsingång. Två analoga ingångskanaler, Al1:ingångsområde0~+10V,Al2:ingångsområde0~+10V/0-20mA
	Utgångar	En höghastighetspulsutgång, matar ut fyrkantsvågsignaler från OkHz~50kHz, som kan realisera utsignalen av fysiska storheter såsom inställd frekvens och utgångsfrekvens En digital utgångsterminal En reläutgång Två analoga utgångsterminaler: OV~10V/0-20mA, som kan indikera utsignalen för utfrekvens/frekvens/strömhastighetskommando/spänningsfaktor/hastighetssignal
	Skyddsfunktion	Motorkortslutningsdetektering vid påslagning av ingång och utgång fasförlustskydd, överströmsskydd, överspänningsskydd, underspänningsskydd, överhettningsskydd överbelastningsskydd, etc.
Eironment	Ansökningsplats	Inomhus, inte direkt utsatt för solljus, fri från damm, frätande gaser, brandfarliga gaser, oljedimma, vattenånga, droppande vatten eller salt, etc.
	Höjd över havet	Mindre än 1000m
	Luftfuktighet i omgivningen	-10 ℃ ~+40 ℃ (När omgivningstemperaturen är mellan 40 ℃ ~ 50 ℃, krävs sänkning)
	Fuktighet	Mindre än 95% RH, utan vattendroppar kondensation
	Vibration	Mindre än 5,9 m/s² (0,6 g)
	Förvaringstemperatur	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
