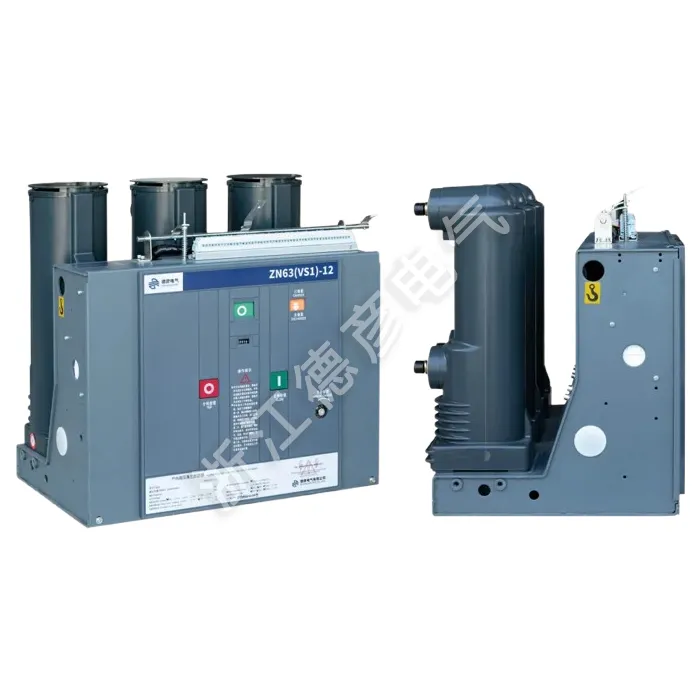

Vakuumbrytare inomhus med handkärra

Deyan Electric är en professionell leverantör med rik tillverkningserfarenhet av industriella elektriska apparater, specialiserade på FoU, produktion, försäljning och service av industriella elektriska apparater. Dess huvudprodukter inkluderar kraftutrustning såsom gasisolerade ställverk, ringhuvudenheter, kompakta transformatorstationer och hög-/lågspänningsställverk.
Vakuumbrytare inomhus med handkärra (utdragbar) design för enkelt underhåll och testning. Den ger tillförlitligt kretsskydd med sin vakuumavbrottsteknik, kompakta struktur och flexibla drift, vilket gör den idealisk för kraftdistributionssystem och industriella applikationer.

Skicka förfrågan

Produktbeskrivning

Vakuumbrytaren inomhus med handkärra är ett trefas AC 50Hz inomhusställverk med en märkspänning på 12kV. Den är lämplig för kontroll- och skyddstillämpningar i industrianläggningar, kraftverk, transformatorstationer och elektriska anläggningar, och är idealisk för platser som kräver frekvent drift. Med en integrerad manövermekanism och brytarkropp. Vakuumbrytaren inomhus med handvagn kan utformas som en fast installationsenhet eller utrustad med en dedikerad push-in-mekanism för att bilda en utdragsenhet. Vakuumbrytaren inomhus med huvudkretssektionen för handvagnen kan ha helt inkapslade solidisolerade stolpar för att uppnå kompakt storlek, hög tillförlitlighet och underhållsfri drift. Den är kompatibel med utdragna ställverksskåp som KYN28-12(GZS), medan den fastmonterade versionen kan integreras i XGN fasta ställverksskåp.

Produktparameter ( Specifikation )

Serienummer	Namn		Enhet	Data
1	Märkspänning		kV	12
2	Maximal driftspänning		KV	12
3	Märkström		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominell kortslutningsbrytström (Rated Thermal Stability Current - RMS)		KA	20/25	31.5		40
5	Nominell kortslutningsstängningsström (topp)		KA	50/63	80		100
6	Nominell toppmotståndsström (Rated Dynamic Stability Current - Peak)		KA	50/63	80		100
7	4S-klassad kortslutning tål ström		KA	20/25	31.5		20/25
8	Nominell isoleringsnivå	Arbetsspänningshållfasthet (före och efter nominell brytning)/1 min Strömfrekvensspänningsmotstånd	KV	Mark 42 (avbrott 48)
		Tål spänning (före och efter nominell brytning) / Toppklassad blixtimpuls tål spänning		Mark 75 (rast 85)
9	Bedömd termisk stabilitetstid		S	4
10	Bedömd driftsekvens			Separat -0,3S - Kombinerad -180S - Kombinerad
11	Mekaniskt liv		Andra	20000
12	Nominellt kortslutningsbrytande aktuellt antal avbrott		Andra	50
13	Driftsmekanism nominell stängningsspänning (DC)		v	AC, DC 110 220
14	Driftsmekanism Nominell öppningsspänning (DC)		v	AC, DC 110 220
15	Kontaktgap		mm	11±1
16	Överslag (kontaktfjäder kompressionslängd)		mm	3,5±0,5
17	Tre-fas stängning och öppning studstid		ms	≤2
18	Kontaktstudstid under stängning		ms	≤2
19	Genomsnittlig utlösningshastighet		m/s	0,9~1,2
	Genomsnittlig stängningshastighet		m/s	0,5-~0,8
20	Öppettid	Vid maximal driftspänning	S	≤0,05
21		Vid lägsta driftspänning		≤0,08
22	Stängningstid		S	0.1
23	Motstånd för varje fas huvudkrets		μΩ	630 ≤50		1250 ≤ 45
24	Tillåten kumulativ slitagetjocklek för rörliga och stationära kontakter		mm	3

Produktfunktion och applikation

Handkärra (Utdragning) Design

Avancerat vakuumavbrott

Förbättrad säkerhet med förreglingar

Vårens operativa mekanism

Mångsidig applikation

Användningsområde

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare
