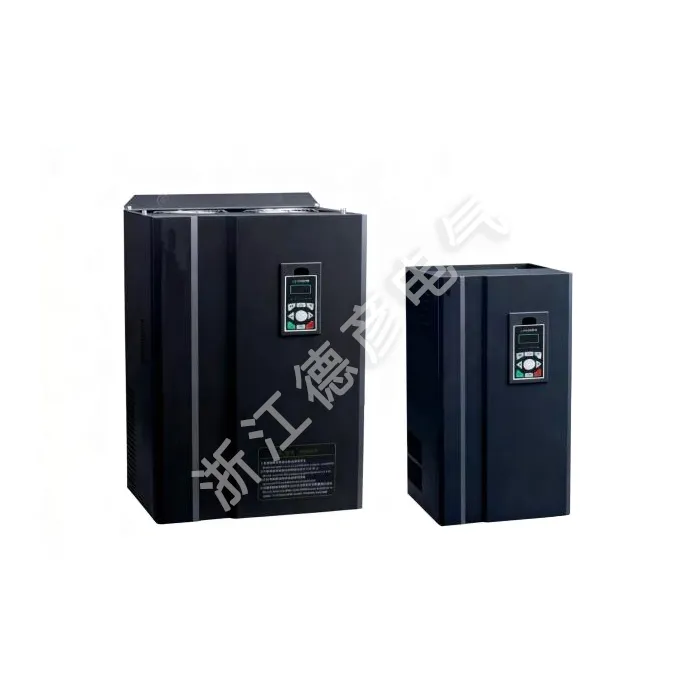

Permanent Magnet Synchronous Inverter

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service, med bra prisfördelar och bred täckning på europeiska och amerikanska marknader. Dess LNC860E Permanent Magnet Synchronous Inverter har avancerad vektorkontroll och stabil kvalitet. Lämplig för bulkköp, den tjänar avancerade scenarier som CNC-center, och levererar exakt och pålitlig motorhastighetsreglering.

Skicka förfrågan

Produktbeskrivning

LNC860E-serien Permanent Magnet Synchronous Inverters är generella högpresterande vektorfrekvensomvandlare, som huvudsakligen används för att styra och justera hastigheten och vridmomentet hos trefas AC-synkronmotorer. Den använder ett 32-bitars DSP-chip och har inbyggda kärnstyrningsalgoritmer såsom vektorkontroll med sluten slinga, vektorkontroll med öppen slinga och vridmomentkontroll, vilket möjliggör drivning av synkronmotorer med permanentmagneter med högre prestanda och högre precision. Den ger högt vridmoment vid låga hastigheter, har goda dynamiska egenskaper, en extremt stark överbelastningskapacitet och stöder olika PG-kort. Samtidigt som produktens tillförlitlighet och miljöanpassningsförmåga förbättras, stärker den också designen för kundanvändbarhet och branschspecialisering. Med mer optimerade funktioner, mer flexibla applikationer och stabilare prestanda kan den användas i stor utsträckning i applikationsscenarier från medelhöga till högklassiga applikationer, såsom formsprutningsmaskiner, luftkompressorer, medel-till-höga - kraftservoutrustningar, NC-lyftutrustning, NC-utrustning, centrering av maskiner för maskiner och maskiner. Denna Permanent Magnet Synchronous Inverter levereras som standard med en 485 kommunikationsfunktion, och effekten på 22kW och lägre kommer som standard med en bromsenhet. Effektområde: 0,75kW~400kW-380V.

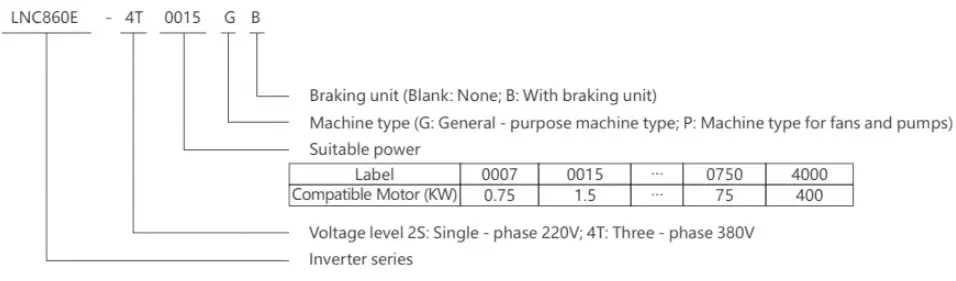

Modellens betydelse

LNC860E Permanent Magnet Synchronous Inverter

Produktegenskaper

▲ Öppen - slinga och sluten - slinga vektorkontroll för permanent - magnetsynkronmotorer Stöder olika pulsgivare: ABZ inkrementell, UVW inkrementell och resolver
▲Bred spänningsingång, automatisk utgångsspänningsreglering (AVR), non-stop drift under momentant strömavbrott, med starkare anpassningsförmåga
▲ Stöder olika frekvensinställningsmetoder: digital inställning, analog kvantitetsinställning, PID-inställning, RS485-kommunikationsinställning
▲Smidig uppstart och stabil drift, med hastighetsspårningsfunktion
▲Kan dela DC-bussen för att spara energi
▲Lågt ljud och stark anti-interferensförmåga
▲ Stark överbelastningskapacitet, 150 % av det nominella vridmomentet kan arbeta i 60 sekunder
▲Inbyggd avancerad PID-algoritm, med snabb respons, stark anpassningsförmåga och enkel felsökning
▲16 - steghastighetskontroll, enkel PLC för att uppnå multifunktionell logikstyrning såsom timing, konstant hastighet och riktningsstyrning
▲ Flera skyddsfunktioner: överspänning, överström, överbelastning, överhettning, etc.
▲ Stöder LCD-paneldisplay och drift på kinesiska och engelska Stöder Profibus - DP och MODBUS kommunikation
▲ Strukturellt antar en oberoende luftkanaldesign, fläkten kan fritt demonteras, med bra värmeavledningsprestanda

Namnskylt instruktioner

MODELL:	LNC860E-4T0040GB/4T0055PB
DRIVA:	4KW9A/5,5K
INPUT:	3PH AC380V 50HZ/60HZ
PRODUKTION:	3PH AC0V-380V 0HZ-400HZ
S.N:	Streckkod

Tekniska specifikationer

Punkt		Specifikation
Kontrollegenskaper	Utgångsfrekvens	0-500Hz
	Bärvågsfrekvens	0,8kHz~12kHz. Bärfrekvensen kan justeras automatiskt enligt belastningsegenskaperna
	Utgångsfrekvensupplösning	0,01 Hz
	Kontrollläge	Vektorkontroll med öppen slinga (SVC) V/F-kontroll Vektorkontroll med sluten slinga (FVC)
	Vridmomentegenskaper	Med vridmomentkompensation och slirkompensation kan startmomentet nå 150 % vid 0,25 Hz (SVC)
	Momentkontrollnoggrannhet	±5 %(FVC)
	Kriterium för förebyggande åtgärder	Ställ in som en procentandel av märkströmmen, från 20 % till 250 %
	Hastighetsregleringsområde	1:100(SVC) 1:1000(FVC)
	Hastighetsstabiliseringsnoggrannhet	±0,5 %(SVC) ±0,02 %(FVC)
	Överbelastningskapacitet	150 % av märkutgångsströmmen i en minut
	V/F-kurva	Fyra lägen: linjär; fullständig V/f-separation i flera punkter; ofullständig V/f-separation
	Acceleration och retardationskurva	Linjära eller S-kurva accelerations- och retardationslägen; fyra accelerations- och retardationstider; tidsintervall för acceleration och retardation 0,1–6500,0 s
	DC-bromsning	DC-bromsningsfrekvens.0.00Hz～maximal frekvens.Bromstid:0.0s~36.0s, bromsverkan strömvärde:0.0%～100.0%
	Jogg kontroll	Joggfrekvensområde: 0,00Hz～maximal frekvens, joggacceleration och retardationstid 0,1s～6500,0s
	Enkel PLC, drift i flera steg	Upp till 16-stegs drift kan uppnås genom den inbyggda PLC eller kontrollterminaler
	Inbyggd PID	Det kan enkelt realisera process-control closed-loop styrsystemet
	Automatisk spänningsreglering (AVR)	När nätspänningen ändras kan den automatiskt bibehålla en konstant utspänning
	Snabb strömbegränsande funktion	Minimera överströmsfel i största möjliga utsträckning och skydda frekvensomformarens normala drift
Driftsegenskaper	Driftkommandokanal	Tre kanaler: ges av manöverpanelen, ges av kontrollterminalerna, ges av den seriella kommunikationsporten. Den kan växlas på olika sätt
	Frekvenskälla	Tio frekvenskällor: ges av panelratten, ges av manöverpanelen, ges av analog spänning, ges av analog ström, ges av RS485-kommunikation, som kan kopplas om på olika sätt
	Hjälpfrekvenskälla	Tio hjälpfrekvenskällor. Den kan flexibelt uppnå finjustering av hjälpfrekvens och frekvenssyntes
	nput terminaler	Sex digitala ingångar, varav en kan användas som en höghastighetspulsingång. Två analoga ingångskanaler, Al1:ingångsområde0~+10V,Al2:ingångsområde0~+10V/0-20mA
	Utgångar	En höghastighetspulsutgång, som kan mata ut en fyrkantsvågsignal från OkHz~50kHz, som kan realisera utsignalen av fysiska storheter såsom inställd frekvens och utgångsfrekvens. Den kan väljas som öppen dräneringstyp. En digital utgångsklämma En reläutgång Två analoga utgångsanslutningar: OV~10V/0-20mA utgången/spänningen kan indikera utgången/ström/spänning, signaler för kommando/varvtal/effektfaktor
Display och tangentbordsfunktion	LED display	Den är utrustad med 8 funktionstangenter, en 5-siffrig 7-segments LED och 5 status LED-indikatorer t kan utföra framåtrotation, bakåtrotation, återställning, stopp, jogga, samt parameterinställning och display
Display och tangentbordsfunktion	Skyddsfunktion	Motorkortslutningsdetektering vid påslagning, in- och utgångsfasförlustskydd, överströmsskydd, överspänningsskydd, underspänningsskydd, överhettningsskydd överbelastningsskydd, etc.
Miljö	Ansökningsplats	Inomhus, inte direkt utsatt för solljus, fri från damm, frätande gaser, brandfarliga gaser, oljedimma, vattenånga, droppande vatten eller salt, etc.
	Höjd över havet	Mindre än 1000m
	Luftfuktighet i omgivningen	-10 ℃ ~+40 ℃ (När omgivningstemperaturen är mellan 40 ℃ ~ 50 ℃, krävs sänkning)
	Fuktighet	Mindre än 95% RH, utan vattendroppar kondensation
	Vibration	Mindre än 5,9 m/s² (0,6 g)
	Förvaringstemperatur	-20℃~+60℃
