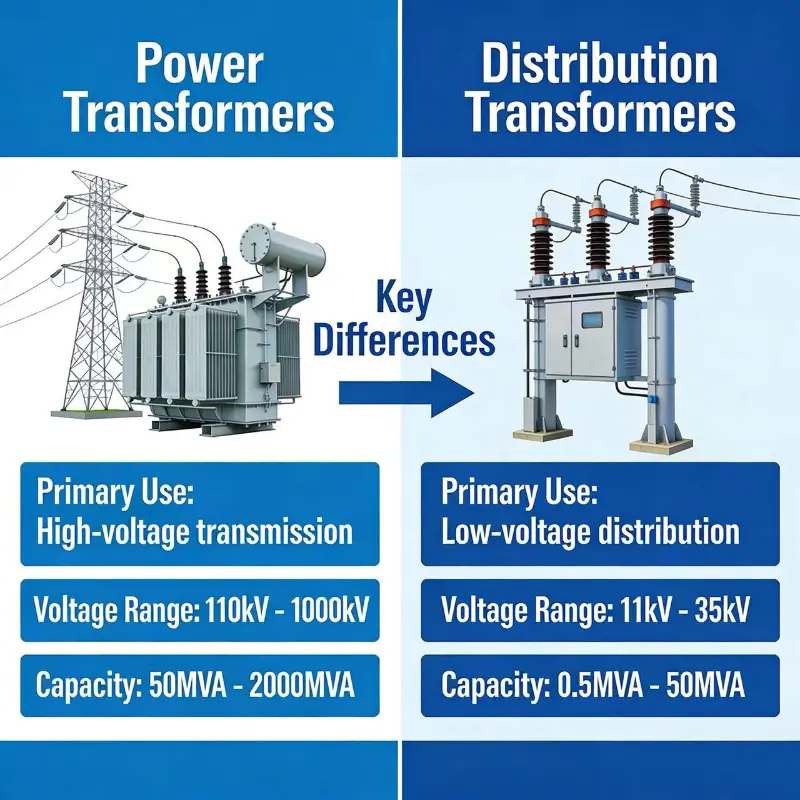

Vad är skillnaden mellan en krafttransformator och en distributionstransformator?

Krafttransformatorer ansluts huvudsakligen i transmissionsnät där de i princip används vid högre spänning, medan distributionstransformatorerna används i distributionsänden och därför står de alltid inför låga spänningsnivåer.

Nu kommer vi till skillnader

1. Eftersom de används i transmissionsnät drivs de vanligtvis vid > 33 KV medan distributionstransformatorer vanligtvis är anslutna vid < 33 KV .

2. På grund av den högre spänningen är isolationsnivån för krafttransformatorerna mycket hög medan distributionstransformatorerna är låg.

3. Lastfluktuationer är mindre i krafttransformatorer medan de är mer i distributionstransformatorer eftersom de är direkt anslutna till last.

4. Krafttransformatorerär konstruerade så att de kan bära Cu-förlust och järnförlust i 24 timmar, därför är deras kylmekanism mycket stark medan i distributionstransformatorer cu-förlust sker baserat på belastningscykel medan järnförlust alltid är närvarande.

5. När man designar krafttransformatorer ser man till att cu-förlusten vid full belastning är mindre. Medan i distributionstransformatorer hålls järnförlusterna minimala.

6. I krafttransformatorer är betygen högre, därför använder vi överlägsen kärna som CRGO-stålkärna medan i distributionstransformatorer används amorft stål.

7. Eftersom CRGO STEEL kan bära mer flöde per viktenhet är den specifika vikten för krafttransformatorer mindre än den för distributionstransformatorer.

8. Krafttransformatorer är konstruerade för att uppnå maximal effektivitet vid full belastning. Följaktligen enligt villkoret för maximal effektivitet-.fulllast kopparförlust av krafttransformatorer = järnförlust.

· Medan vi i distributionstransformatorer antar att den är belastad upp till 70 - 75 procent av märkeffekten som genomsnitt, och därför är den designad för att uppnå maximal effektivitet vid 70 - 75 procent, alltså enligt formeln för maximal effektivitet -

fulllast kopparförlust = 2* järnförlust .

Formel- för maximal effektivitet i transformatorer (x ^2 * cu förlust = järnförlust) där x är belastning av transformator.

1. Därför är belastningen för krafttransformatorer 100 %, alltså Cu-förlust = järnförlust.

2. För distributionstransformatorer är belastningen 70 %, alltså 0,7 ^ 2 * Cu-förlust = järnförlust, alltså Cu-förlust = 2 * järnförlust.
