Vad är Switchgear? Funktion och typer

För det mesta tänker folk inte på de osynliga systemen bakom elektricitet. Du slår på en strömbrytare, lamporna fungerar, enkelt. Men gömda i bakgrunden finns det enheter som ser till att inget farligt händer. Den saken, eller snarare den där samlingen av saker, kallas ställverk. Nu, om du frågar tio olika personer vad som är ställverk, är chansen stor att du inte får ett rakt svar. Vissa kanske säger "det är brytaren", andra kanske bara rycker på axlarna. Men sanningen är att ställverk finns överallt, från ditt hus till ett gigantiskt kraftverk. Det är som en livvakt för elektricitet.

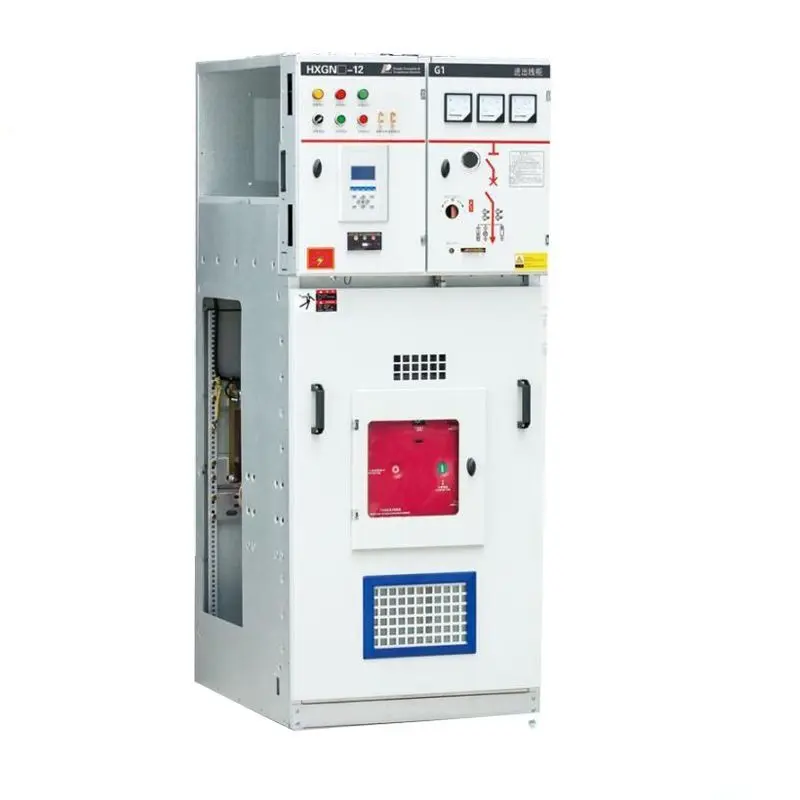

Vad är Switchgear?

Så låt oss göra det väldigt enkelt. Ställverk är i grunden satsen med elektrisk utrustning som tar hand om kretsar. Det kan vara brytare, brytare, säkringar, isolatorer, reläer. De faller alla under detta paraply. När något går fel i ett system fungerar det som en grindvakt och blockerar problemet från att spridas. Det är därför, om du frågar vad som är ställverk i en rad, kan du säga: det är elektrisk krafts säkerhetsrustning.

Folk använder ibland uttrycket vad som är elektriska ställverk istället, men det betyder samma sak. Om du har sett de där gråa skåpen i en källare eller transformatorstation är det elektriska ställverk. Inuti dem finns delarna som håller elen säker att använda. Hemma är det litet. På ett sjukhus eller en fabrik är det enormt. Men allt är under samma idé.

Du kan inte skilja de två orden - ställverk och skydd. De går hand i hand. Skydd är anledningen till att ställverk existerar i första hand. Om det finns en överbelastning eller ett fel kommer skyddet in omedelbart. Tänk på branddörrar i en byggnad: ett område kan ha rök eller lågor, men dörrarna hindrar det från att spridas. Ställverk är så, bara med el.

Ställverksfunktion förklaras

Ställverk spelar en central roll i varje elsystem genom att säkerställa säker och effektiv kraftdistribution. Dess primära syfte är att hantera elen så att den flyter tillförlitligt utan avbrott eller risker. Genom att kombinera kontroll, skydd och isolering, håller ställverk både utrustning och människor säkra samtidigt som de upprätthåller smidig drift i bostäder, kommersiella och industriella installationer.

1. Styrning av kraftflödet

Ställverkets första och mest synliga roll är att kontrollera kraftflödet. Det gör det möjligt för operatörer att slå på och av kretsar på ett säkert sätt, vilket säkerställer att elektriciteten bara flödar när det behövs. Denna kontroll är avgörande i både rutindrift och nödsituationer, vilket hjälper till att upprätthålla effektivitet och smidig systemprestanda.

2. Skydd mot fel

Ställverk ger skydd genom att koppla bort kretsar vid fel som överbelastning eller kortslutning. Detta förhindrar skador på utrustningen och minskar risken för brand eller stötar. Skyddsanordningar som strömbrytare och reläer fungerar omedelbart och säkerställer att det elektriska systemet förblir säkert och funktionellt även när oväntade problem uppstår.

3. Isolering för underhåll

En annan kritisk funktion är isolering. Ställverk gör att vissa delar av ett elektriskt system kan kopplas bort på ett säkert sätt så att ingenjörer kan utföra inspektioner, tester eller reparationer utan kontakt med strömförande ledningar. Denna isolering säkerställer både säkerhet för arbetare och minimala störningar i resten av systemet.

4. Elsäkerhetens ryggrad

Tillsammans bildar kontroll, skydd och isolering ryggraden i elsäkerhet. Utan ställverk skulle tillförlitlig kraftfördelning inte vara möjlig. Dessa funktioner håller systemen stabila, minimerar risker och säkerställer att underhåll kan utföras utan fara, vilket gör ställverk till en viktig del av alla elnät.

Exempel på ställverk

Det finns otaliga exempel på ställverk. Brytboxen i ditt hus? Det är en. Den stora panelen inne i ett köpcentrum? En annan. I industrier hittar du mellanspänningsställverk. På transmissionssidan, ännu större växel. Exemplen förändras, men principen är alltid densamma.

Typer av ställverk

Nu finns ställverk i många former. Inte en storlek passar alla. Typerna av ställverk beror mest på spänning och var de används. Varje typ har några unika egenskaper som gör den lämplig för den ena eller andra användningen.

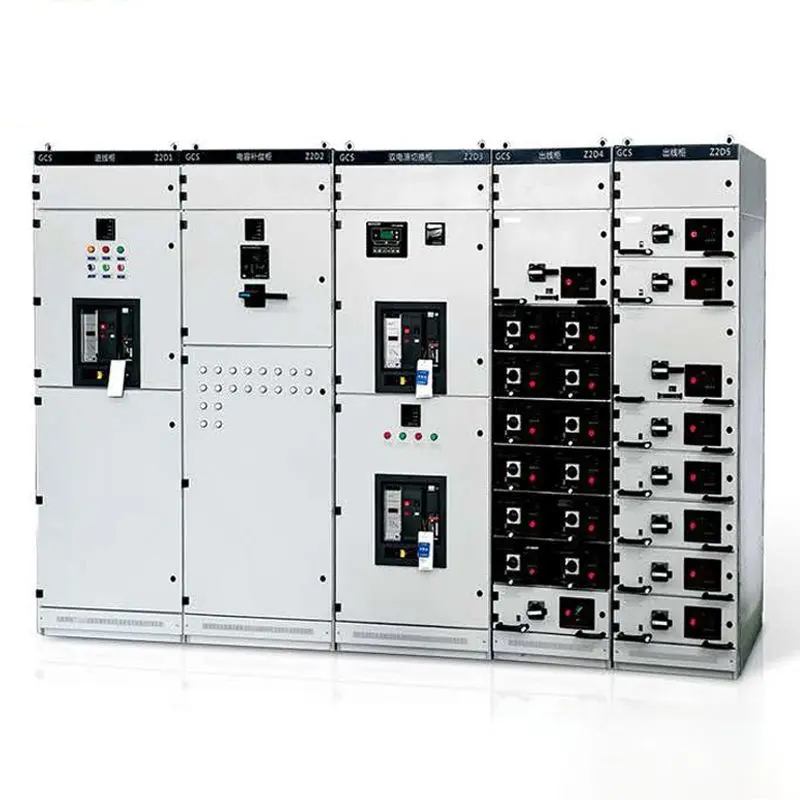

Lågspänningsställverk

Det vanligaste är lågspänningsställverk. Allt upp till 400 volt får plats här. Hus, kontor, små butiker - you name it. Detta är utrustningen som skyddar det dagliga livet. Strömbrytare, säkringar och reläer är packade i dessa enheter. Du kanske inte tänker på dem förrän en brytare snubblar, men de arbetar alltid tyst.

Mellanspänningsställverk

Nästa är mellanspänningsställverk. Detta är mellan 1 kV och 35 kV. Du hittar det i industrier, på sjukhus, i transformatorstationer som distribuerar el till tusentals hem. Mellanspänningsväxel är tyngre, byggd för att klara större belastningar. När stabiliteten är kritisk, som på en operationssal, ser denna utrustning till att kraften förblir säker och stadig.

Högspänningsställverk

Då har du högspänningsväxel. Det här är de stora grejerna. Den sorten som sitter på kraftledningar och binder samman hela regioner. Fel här är farliga och kostsamma. Det är därför högspänningsställverk är designat med extrem isolering och mycket snabb skyddsverkan. Samma princip, större skala.

Inomhus vs Utomhus

Det finns också typer av ställverk baserat på var de är installerade. Inomhusenheter hålls säkra inuti byggnader, borta från väder. Utomhusenheter är robusta, ofta i transformatorstationer, byggda för att överleva regn, damm och värme.

Luft-, gas-, oljeisolerad

Slutligen, ett annat sätt att gruppera dem är genom isolering. Luftisolerade ställverk är billigt och används ofta. Gasisolerad, ofta med SF6, är kompakt och pålitlig där utrymmet är trångt. Oljeisolerade redskap är äldre men finns fortfarande kvar i vissa nätverk. Alla tre är giltiga, beroende på behov.

Slutsats

Så, vad är ställverk? Det är uppsättningen enheter som håller elen säker, kontrollerad och pålitlig. Från lågspänningsställverk i hus till mellanspänningsställverk i industrier, hela vägen upp till transmissionssystem, rollen är densamma. Ställverkets funktion är att kontrollera, skydda och isolera. Arbetsprincipen för ställverk är enkel men effektiv: upptäck felet, signalera brytaren, skär av den, skydda resten. Titta på ställverkskomponenter, brytare, reläer, säkringar, isolatorer och du kommer att se hur var och en spelar en roll. Utan dem skulle elektriska system inte bara vara osäkra, de skulle vara omöjliga att köra.
