Varför är Switchgear nyckelnoden i moderna kraftsystem?

I ett elkraftsystem äröverföring av elektrisk energifrån kraftverk till slutanvändare involverar en serie komplexa kontroll-, distributions- och skyddssteg. Denna process innebär mycket mer än att bara ansluta ledningar; den förlitar sig på en sofistikerad, samordnad utrustning. Ställverk, som fungerar som en kritisk nod i kraftnätet, utför funktioner som sträcker sig långt utöver det enkla konceptet "växling". I huvudsak är det en metallomsluten enhet som integrerar flera funktionella enheter, med uppgift att utföra kärnoperationer som kretsframställning och -brytning, statusövervakning, felskydd och strömfördelning. Att förstå ställverk är nyckeln till att förstå hur moderna kraftsystem uppnår säker, pålitlig och flexibel strömförsörjning.

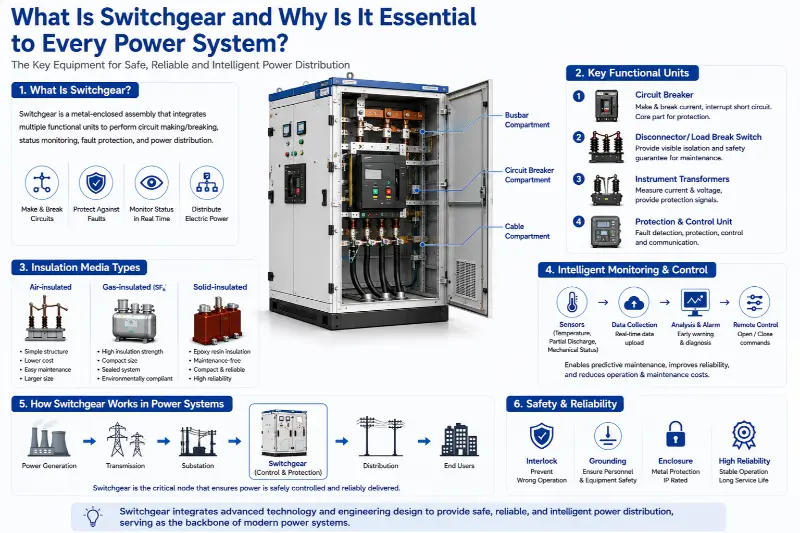

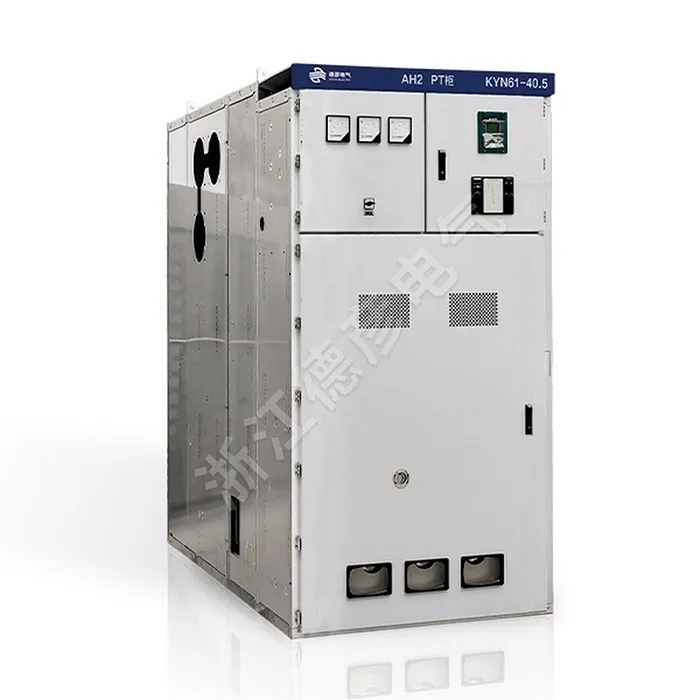

Kärnvärdet av ställverk ligger i dess fysiska implementering av "isolering" och "kontroll". Kraftsystem måste hantera olika driftsförhållanden, inklusive rutinmässig kraftöverföring och avbrott, säker isolering under utrustningsunderhåll och snabb frånkoppling vid fel. Genom den mekaniska kombinationen och elektriska förreglingen av dess interna funktionsenheter standardiserar och säkrar ställverk dessa operationer. Dess metallhölje ger en robust skyddsbarriär som fysiskt separerar spänningsförande komponenter från den yttre miljön och personal. Internt delar skiljeväggar upp enheten ytterligare i oberoende fack – såsom samlingsskenkammaren, strömbrytarkammaren och kabelkammaren. Denna design säkerställer att om ett fel uppstår i ett fack, förblir dess påverkan lokaliserad, vilket förhindrar att incidenten eskalerar. Denna modulära, fackindelade designfilosofi utgör grunden för hur ställverk säkerställer övergripande systemstabilitet.

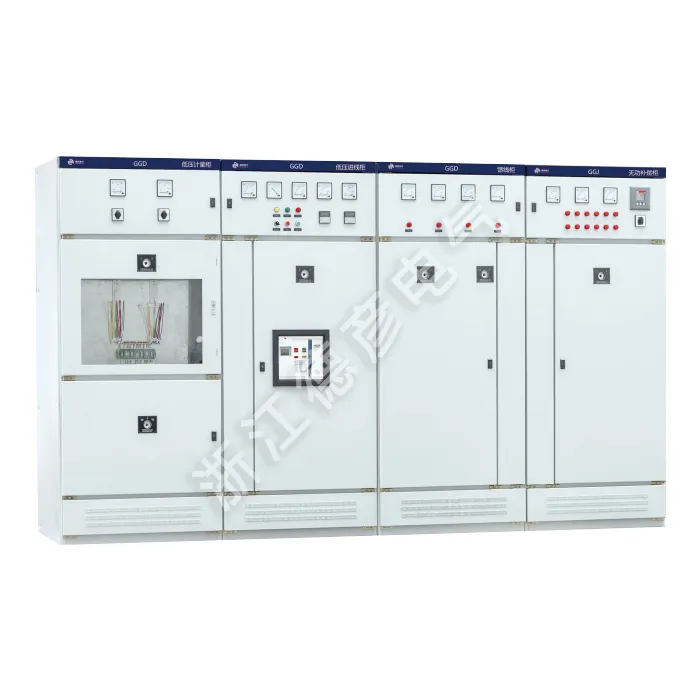

När det gäller funktionell sammansättning är en typisk ställverksenhet inte bara en enda utrustning utan ett miniatyrsystem. Den består av flera viktiga funktionella enheter som arbetar tillsammans:

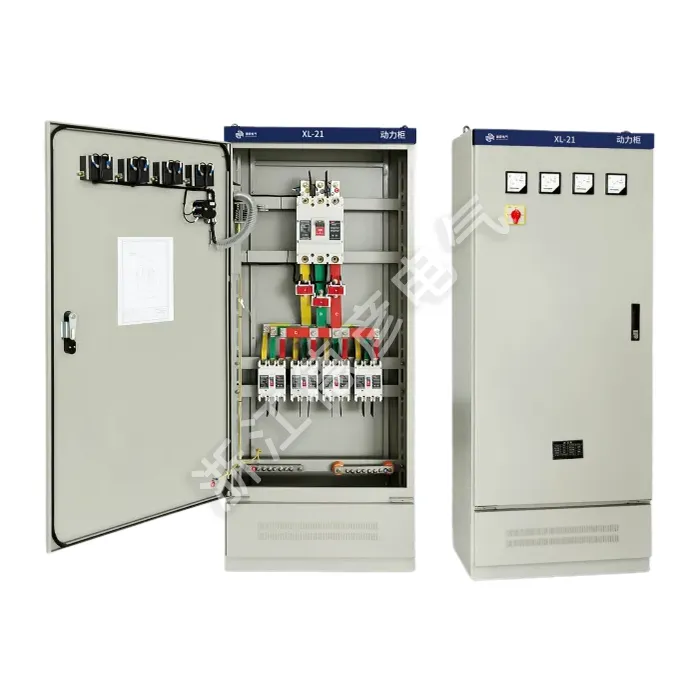

1. Huvudenhet för tillverkning och brytning: Kärnkomponenten här är strömbrytaren. Den kan skapa och bryta kretsar under normala belastningsförhållanden; ännu viktigare, i händelse av en kortslutning eller kraftig överbelastning, gör dess interna utlösningsmekanism att den löser ut automatiskt inom millisekunder och avbryter felströmmen. Dess brytförmåga avgör direkt storleken på kortslutningsfel som ställverket kan hantera.

2. Säkerhetsisolering och synlig brytenhet: Denna funktion utförs i första hand av frånskiljare (isolatorer) eller lastbrytare. Frånskiljare används efter att strömbrytaren har öppnats för att skapa ett tydligt, pålitligt luftisolerat gap, vilket ger en synlig säkerhetsgaranti för underhåll av utrustning. Lastbrytare kan kategoriseras enligt följande: 1. Luftisolerade: Dessa använder luft vid atmosfärstryck som primärt isoleringsmedium. Fördelarna inkluderar en enkel struktur, lägre kostnader och enkelt underhåll. Nackdelar inkluderar skrymmande utrustningsstorlek; eftersom luft har relativt låg dielektrisk styrka krävs stora elektriska spelrum för att garantera säkerheten. Interna komponenter är också känsliga för miljöfaktorer som fukt och damm.

3. Gasisolerad: Svavelhexafluoridgas (SF6) används vanligtvis som isolerings- och ljusbågsläckande medium. SF6-gas erbjuder utmärkt isolering och ljusbågsdämpande kapacitet, vilket gör att ställverk som använder denna teknologi kan vara mycket kompakta med ett litet fotavtryck, samtidigt som de förblir immuna mot yttre miljöstörningar. Tekniken är dock starkt beroende av gastätningstekniker; dessutom är SF6 en potent växthusgas och dess återvinning och bortskaffande är föremål för strikta miljöbestämmelser.

4. Fast isolerad: Fasta material, såsom epoxiharts, används för att gjuta eller kapsla in primära kretskomponenter (t.ex. strömbrytare, frånskiljare) i en enda integrerad modul. Denna teknik eliminerar helt påverkan av den yttre miljön och möjliggör underhållsfri drift, med utrustningsstorlekar som ligger mellan luftisolerade och gasisolerade typer. Utmaningen ligger i de extremt höga kraven på materialbearbetning och värmeavledningsdesign.

Modern ställverksdesign betonar allt mer statlig observerbarhet och intelligent drift och underhåll. Traditionella modeller för periodiskt underhåll övergår till tillståndsbaserat prediktivt underhåll. Detta förlitar sig på olika sensorer installerade i skåpet: temperatursensorer övervakar värmeutvecklingen vid kontakter och anslutningspunkter för samlingsskenorna; sensorer för partiell urladdning upptäcker interna isoleringsdefekter i ett tidigt skede; och mekaniska karakteristiska sensorer registrerar öppnings- och stängningshastigheter och tidpunkter för strömbrytare. Insamlad data laddas upp till ett backend-system där big data-analys ger tidiga varningar om potentiella fel, vilket möjliggör riktat underhåll; detta förbättrar strömförsörjningens tillförlitlighet avsevärt och minskar drift- och underhållskostnaderna.

Ställverk fungerar inte isolerat; dess sekundära styrsystem fungerar som det neurala gränssnittet för integration i moderna smarta nät. Genom standardkommunikationsprotokoll kan data om skydd, mätning och status överföras till transformatorstationsautomationssystem eller överordnade sändningscentraler. Den kan också ta emot fjärrkontrollkommandon för att utföra fjärröppning och stängning. Denna förmåga för dubbelriktat informationsutbyte gör det möjligt för nätsändare att övervaka driftstatusen för nätverkets kant i realtid och underlättar snabb felisolering och strömåterställning – grundläggande element i att bygga ett självläkande nät.

När det gäller installation och långtidsdrift påverkas ställverkens prestanda av en mängd faktorer. Installationsfundamentets nivå, åtdragningsmomentet för samlingsskenans anslutningar och tillförlitligheten hos jordningsnätverket fungerar som initiala villkor som bestämmer dess livstidsprestanda. Under drift ackumuleras interna komponenter elektriskt och mekaniskt slitage; anslutningar kan lossna på grund av termisk expansion/sammandragning eller elektromagnetiska krafter, vilket leder till överhettning; och isoleringsmaterial åldras gradvis över tiden. Även den mest avancerade utrustningen kräver professionella inspektioner, temperaturövervakning och partiell urladdningstestning för att spåra förändringar i dess tillstånd.

Som en kritisk nod i kraftsystemet förkroppsligar ställverk en designfilosofi som kännetecknas av hög integration, funktionell specialisering och fokus på säkerhetsredundans. Från dess robusta externa metallbeklädnad till dess intrikata interna elektriska logik och från grundläggande fysiska isoleringsprinciper till banbrytande smarta avkänningsteknologier, tjänar varje detalj ett kärnmål: att etablera pålitliga kontrollpunkter och säkerhetsbarriärer mitt i komplexa kraftflöden. En djup förståelse för ställverk avslöjar att en kontinuerlig, stabil strömförsörjning inte kan tas för given; snarare förlitar den sig på den rigorösa tekniska designen och den pågående tekniska utvecklingen bakom otaliga delar av sådan kritisk utrustning. Dessa enheter kan göra och bryta kretsar med märkström och motstå specifika kortslutningsströmmar. Dessa enheter är ofta ihopparade med säkringar för specifika applikationer. Mekaniska eller elektriska förreglingar mellan dem och brytare är avgörande för att förhindra driftfel.
