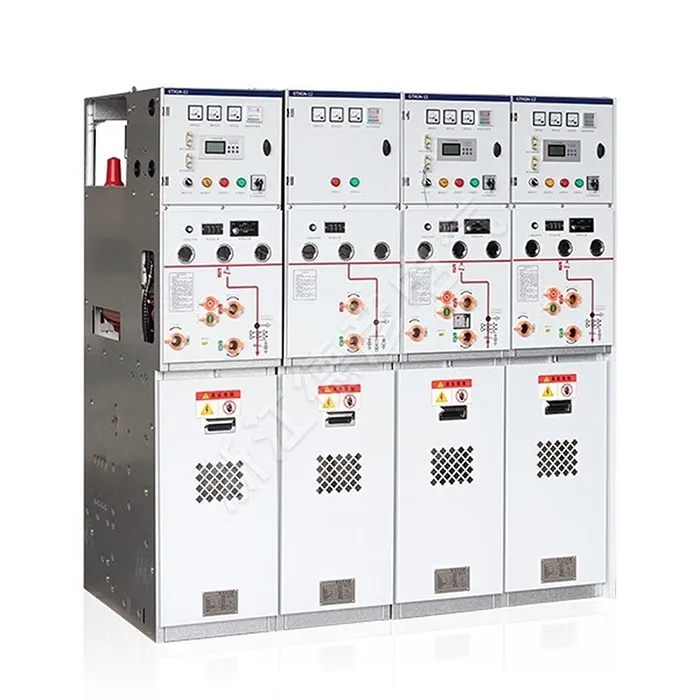

AC metallisolerade ringhuvudställverk

Deyan Electric är en professionell industriell elleverantör med integrerad FoU, produktion och service. AC Metal-Isulated Ring Main Switchgear är en kompakt, luftisolerad enhet för pålitlig 10-12kV sekundär kraftdistribution. Designad för ringledningssystem, säkerställer den säker lastväxling, felisolering och kontinuerlig strömförsörjning. Dess robusta, modulära design erbjuder enkelt underhåll och är idealiskt lämpad för stadsnät, industriområden och kommersiella komplex som kräver pålitlig och kostnadseffektiv nätverksprestanda.

Skicka förfrågan

Produktbeskrivning

AC Metal-Isolated Ring Main Switchgear är en helt isolerad, förseglad och underhållsfri lösning. Denna enhet integrerar alla spänningsförande delar i ett enda epoxigjutet block, vilket säkerställer total immunitet mot tuffa miljöer. Den pålitliga ringhuvudenheten är idealisk för olika applikationer från stadsnät till krävande platser som tunnlar och flygplatser. Med sin kompakta och säkra design garanterar detta solida isolerade ställverk driftsäkerhet och säkerhet.

Produktparameter ( Specifikation )

Projekt	Enhet	Parametrar
rutin
Märkspänning	kV	12
Nominell frekvens	Hz	50
Strömfrekvens tål spänning	kV/min	42/48
Blixtimpulsspänning	kV	75/85
Bågens varaktighet	S	≥0,5
IP-klassificering för komponenter (exklusive mätskåp)		IP67
Kapslingsskyddsklassificering		IP4X
Fackskyddsklassificering		IP2X
Driftspänning försörjningsspänning	V	DC24, 48, 110, 220
Driftspänning försörjningsspänning	V	AC110, 220
Samlingsskensystem
Märkström	A	630(1250)
Klassad korttidsmotståndsström	kA/s	20/4 (25/4)
Bedömd topp motstå ström	kA	50(63)
Bedömd topp motstå ström	kA	50
Belastningsbrytarenhet
Märkström	A	630
Nominell kortslutningsström	KA	50
Klassad korttidsmotståndsström	KA/S	20/4
Belastningsbrytarens mekaniska livslängd	Andra
Elektrisk livslängd för lastbrytare	andra	E3
Partiell urladdning	st	≤5
Strömbrytare
Märkström	A	630(1250)
Nominell kortslutningsbrytström	KA	20(25)

Projekt	Enhet	Parametrar
Nominell kortslutningsström	kA	50(63)
Klassad korttidsmotståndsström	kA/S	20/4 (25/4)
Mekanisk livslängd för effektbrytare	andra	20000
Livslängd för effektbrytare	andra	E2
Bedömd driftsekvens		0-0,3s-CO-180s-CO
Partiell urladdning	PC	≤5
Ladda switch-säkring kombination elektrisk enhet
Märkström (max)	A	200
Nominell kortslutningsbrytström	kA	31.5
Märkström (max)	KA	80
Partiell urladdning	PC	3150
Koppla bort strömbrytaren
Märkström	A	630/1250
Klassad korttidsmotståndsström	KA	20/25
Bedömd korttidslängd	S	4
Bedömd topp motstå ström	kA	50/63
Mekaniskt liv	Andra	3000
Jordningsbrytare
Märkström	A	630/1250
Klassad korttidsmotståndsström	K	20/25
Bedömd korttidslängd	S	4
Bedömd topp motstå ström	k	50/63
Nominell kortslutningsström (topp)	KA	50
Nominella kortslutningsströmcykler	Andra	2
Mekaniskt liv	Andra	3000

Produktfunktion och applikation

Applikationswebbplatser

Solid isolering för ökad säkerhet och miljövänlighet

Kompakt & utrymmesbesparande design

Mycket pålitlig under ogynnsamma förhållanden

Underhållsfri drift

Flexibel och utbyggbar konfiguration

◇ Kompakta sekundära transformatorstationer

◇ Små industri- och gruvföretag

◇ Vindkraftverk

◇ Hotell, köpcentra, kontorsbyggnader, kommersiella centra, etc.

◇ C- Belastningsbrytarenhet

◇ D-Direct kabelanslutningsenhet

◇ Avdirekt kabelanslutningsenhet med jordningsbrytare

◇ F- Ladda switch-säkring kombinationsenhet

◇ V- Vakuumbrytare

AC Metal-Insulated Ring Main Switchgear
